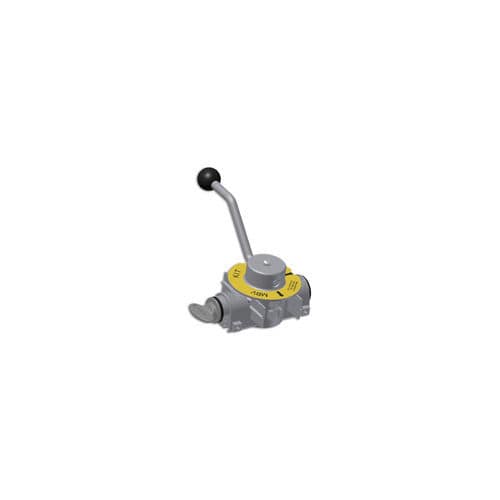

Sicherheitszuhaltung für Ventil MBV

Die modulare Kugelhahnverriegelung MBV von Castell ist eine integrierte Ventilverriegelung, die eine Verriegelung im offenen, geschlossenen oder sowohl offenen als auch geschlossenen Zustand ermöglicht. Die MBV eignet sich für alle Ventile mit Vierteldrehung, einschließlich Kugel-, Küken- und Schmetterlingsventile bis zu einer Bohrungsgröße von 2 1/2 Zoll. Durch den Einbau des MBV wird eine logische, vorbestimmte und sichere Betriebsabfolge erzwungen, wenn die Kontrolle der Durchflusswege kritisch ist. Das MBV wird aus rostfreiem Stahl mit Verschlussteilen aus Messing oder rostfreiem Stahl hergestellt, wodurch es sich ideal für den Einsatz in rauen oder korrosiven Umgebungen eignet, in denen es einer starken Beanspruchung ausgesetzt ist. Anwendungen Das MBV ist für den Betrieb als Teil eines integrierten Sicherheitssystems konzipiert, das den Betrieb von Vierteldrehkugelhähnen in sicherheitskritischen Anwendungen steuert. Die typische Anwendung der modularen Kugelhahnverriegelung MBV besteht darin, das unbefugte Schließen einer der Leitungen zu verhindern und sicherzustellen, dass eine Leitung immer offen ist. Verriegelungsventile in offener und geschlossener Position haben einen austauschbaren Schlüssel zwischen den Ventilen, der sicherstellt, dass das erste Ventil geöffnet ist, bevor das zweite geschlossen wird. Während die Betriebsleitung in geöffneter Stellung verriegelt ist, ist die Serviceleitung in geschlossener Stellung verriegelt. Vor dem Öffnen der Versorgungsleitung muss sichergestellt werden, dass die Betriebsleitung geschlossen ist. Durch Einstecken des Schlüssels A (vom Kontrollraum aus) in das MBV, das die Betriebsleitung steuert, kann das Ventil entriegelt und von geöffnet auf geschlossen gebracht werden. Durch Drehen und Loslassen von Schlüssel B kann das Ventil im geschlossenen Zustand verriegelt werden. Der Schlüssel B kann zum nächsten Ventil gebracht werden, das die Serviceleitung steuert. Dieses Ventil kann nun durch Einstecken und Drehen des Schlüssels B im MBV entriegelt werden.
