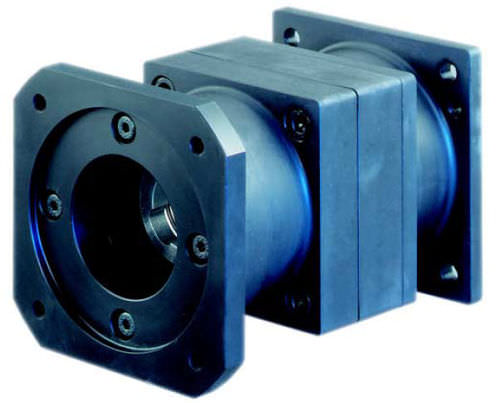

Servogetriebe mit Planetenbewegung / Koaxial / Hochleistung / für Wellen
PL2 FS series

{{requestButtons}}

Eigenschaften

  • Typ:

    mit Planetenbewegung

  • Wellenausrichtung:

    Koaxial

  • Leistung:

    Hochleistung

  • Weitere Eigenschaften:

    für Wellen

  • Drehmoment:

    1.600 Nm (1.180,0994 ft.lb)

  • Rotationsgeschwindigkeit:

    Max: 6.000 rpm (37.699,11 rad.min-1)

    Min: 3.000 rpm (18.849,56 rad.min-1)

Beschreibung

Planetengetriebe mit bis zu drei Stufen

Die marktgängigen, fett markierten Übersetzungen in den Baugrößen 00 - A1 haben gegenüber anderen Getrieben einen Liefertermin-Vorteil

Bitte fragen Sie an!

Übersetzungen bei Antrieb an Welle d1

i=n1:n2 =

- 1-stufig:
3:1; 4:1; 5:1; 6:1; 7:1; 8:1; 9:1; 10:1
- 2-stufig:
15:1; 20:1; 25:1; 30:1; 35:1; 40:1; 50:1; 60:1; 80:1; 100:1
- 3-stufig:
bis 1000:1

9 Größen

Max. Drehmoment: 1600 Nm

Max. Drehzahl: 3000 min-1 (4500 min-1 - 6000 min-1)

Motorwellen-Durchmesser von 5 bis 42 mm

Antriebswelle mit Durchmesser nach Wunsch

Koaxialer An- und Abtrieb
