Simulationssoftware iHMI

ProgrammierÜberwachungWerkzeugverwaltung

iHMI ist eine HMI‑Software von TAKISAWA, entwickelt zur Optimierung der Bedienerabläufe an Werkzeugmaschinen, zur Unterstützung von Programm‑Erstellung und ‑bearbeitung sowie zur Bereitstellung prozessbezogener Funktionen für Planung, Fertigung und Fehlerprävention in der Produktion.

Hauptfunktionen

• Funktionen zur Vermeidung von Bedienfehlern zur Reduzierung von Anwenderfehlern
• iHMI Machining Program Creation Support für Programmbearbeitung und -erstellung
• Dialogprogrammierung für Drehmaschinen (PANEL iH Pro)
• Maschinen‑Kollisionsvermeidung (PANEL iH Pro) mittels 3D‑Simulation

Prozesszyklus
Der Prozesszyklus ermöglicht die Erstellung und Verwaltung von Dreh‑ und Fräszylken direkt aus dem Programmbearbeitungsbildschirm und unterstützt standardisierte, wiederholbare Prozessabläufe.

TAKISAWA‑Eigene Funktionen

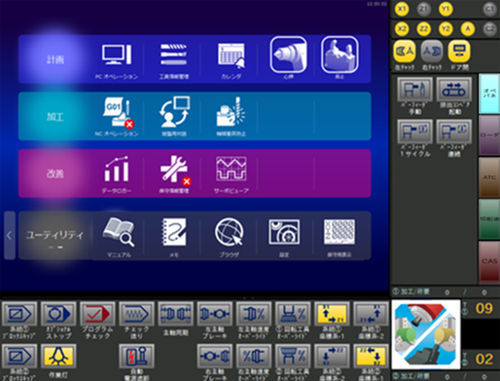

Enthält TAKISAWA‑spezifische Bildschirme und Module als Standard; die Oberfläche erlaubt einen sofortigen Wechsel der Bildschirme über eine vertikale Soft‑Taste für schnellen Zugriff.

Reitstock‑Bildschirm
Ermöglicht das Setzen der Reitstock‑Pressposition, Vorschubkraft und zugehöriger Parameter direkt am Bildschirm zur Steuerung der Werkstückspannung.

Lünette‑Bildschirm
Ermöglicht die Einstellung der Lünettenposition über das Display zur Steuerung der Werkstückstützung beim Drehen.

ATC‑Bildschirm
Zeigt den Status des automatischen Werkzeugwechslers (ATC), Magazinpositionen und Werkzeugverwaltungsinformationen für das Werkzeugwechsel‑Monitoring an.

Maschinen‑Kollisionsvermeidung (PANEL iH Pro)
Führt Vorab‑Simulationen auf Basis eines 3D‑Maschinenmodells und der Maschinenvorschauposition durch, um potenzielle Kollisionen zu erkennen und die Maschine sicher zu stoppen; Rohlinge und Vorrichtungen können aus standardisierten Formen oder Modell‑Dateien wie STL und DXF aus CAD definiert werden.

FANUC iCAP T (PANEL iH Pro)
Akzeptiert CAD‑Eingabemodi (symbolische Eingabe sowie 2D/3D DXF und IGES), unterstützt Fräsen einschließlich schräger Flächen sowie Drehen und reduziert die Programmierzeit durch automatische Prozessdefinition.

Technische Spezifikationen

• Marke: TAKISAWA Machine Tool Co., Ltd.
• Produkt: HMI‑Software (iHMI)
• Modell / Bezeichnung: iHMI (PANEL iH Pro‑Funktionen verfügbar)
• PANEL iH Pro‑Funktionen: Dialogprogrammierung für Drehmaschine, Kollisionsvermeidung, FANUC iCAP T‑Support
• Simulation / Kollisionsprüfung: 3D‑Maschinenmodell‑Simulation; Unterstützung von Rohlingen/Vorrichtungen aus STL und DXF
• Unterstützte CAD‑Formate: 2D/3D DXF, IGES; akzeptiert Modell‑Dateien wie STL und DXF
• Unterstützte Prozesse: Dreh‑ und Fräszyklen; unterstützt Fräsen einschl. schräger Flächen
• Bedienoberflächen‑Funktionen: vertikale Soft‑Taste für sofortigen Bildschirmwechsel; dedizierte Bildschirme für Reitstock, Lünette und ATC
• Programmerstellung: iHMI Machining Program Creation Support; automatische Prozessdefinition zur Reduzierung der Programmierzeit
• Qualität / Partnerschaften: Mitglied des CGTech "Technology Partner Program" (Vericut‑Kompatibilität)
