CNC-Drehmaschine TAC-1500
horizontalfür lange Werkstückefür große Teile

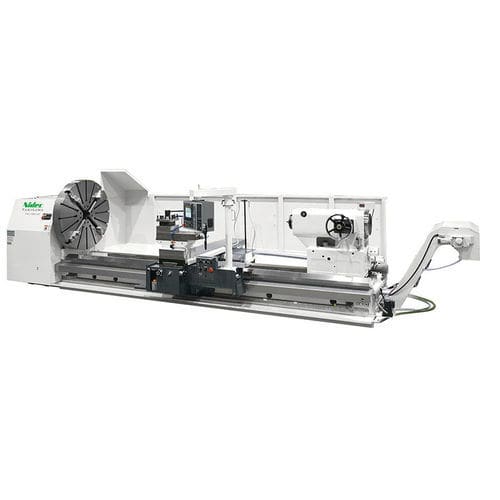

CNC-Drehmaschine - TAC-1500 - TAKISAWA - horizontal / für lange Werkstücke / für große Teile
CNC-Drehmaschine - TAC-1500 - TAKISAWA - horizontal / für lange Werkstücke / für große Teile
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anwendungsbereich
für große Teile, für große Werkstücke, für lange Werkstücke, für Schwerzerspanung
Weitere Eigenschaften
großformatig
Durchmesser

1.080 mm, 1.500 mm
(42,52 in, 59,06 in)

Rotationsgeschwindigkeit

Max: 600 rpm
(3.769,911 rad.min-1)

Min: 8 rpm
(50,265 rad.min-1)

Länge des Werkstücks

2.000 mm, 6.000 mm
(79 in, 236 in)

Max. Schnittlänge

Max: 5.000 mm
(197 in)

Min: 2.000 mm
(79 in)

Nominalleistung

22 kW, 30 kW, 37 kW
(29,9 hp, 40,8 hp, 50,3 hp)

Gesamtlänge

2.760 mm
(109 in)

Gesamtbreite

5.350 mm, 9.350 mm
(211 in, 368 in)

Gesamthöhe

2.005 mm
(79 in)

Gewicht

Max: 17.500 kg
(38.581 lb)

Min: 13.500 kg
(29.762 lb)

Beschreibung

Die Takisawa TAC-1500 ist eine CNC/Großdrehmaschine (teilweise manuell) zum Drehen von großen Durchmessern und langen Werkstücken. Sie ermöglicht die Bearbeitung langer, schwerer Bauteile und vereinfacht die Bedienereingabe durch Takisawas RAKU-RAKU-Software, ohne klassische NC-Programmierung zu erfordern.

Hauptmerkmale
  • Takisawa RAKU-RAKU-Software — keine NC-Programmierkenntnisse erforderlich; einfache Eingabe.
  • RAKU-RAKU Expert — verbesserte Bedienbarkeit für den Anwenderkomfort.
  • Drehlängen: 2000 mm–5000 mm (siehe Datenblatt).


Technische Daten
  • Drehdurchmesser über Bett (swing over bed): 1500 mm
  • Drehdurchmesser über Querschlitten (swing over cross slide): 1080 mm
  • Spitzenweite: 2000–5000 mm
  • Spindeldrehzahlbereich: 8–600 min-1
  • Gewindeschneiden / Registrierte Gewindearten: 32 vorregistrierte Typen + 8 nachregistrierbare Typen
  • Bereich metrischer Gewinde (Steigung): 0.001–500 (beliebig). Bedingung: Gewindegang (mm) × Spindeldrehzahl (min-1) ist 5000.
  • Bereich Zollgewinde (TPI): 999.99999–0.05080 (beliebig). Bedingung: Gewindegang (mm) × Spindeldrehzahl (min-1) ist 5000.
  • Spindelmotor: 30/22 [OP.37/30] kW
  • Elektrische Leistung: 32 [OP.42] kVA
  • Maschinenhöhe: 2005 mm
  • Benötigte Standfläche (Tiefe): 2760 mm
  • Benötigte Standfläche (Breite): 5350–9350 mm
  • Maschinengewicht: 13500–17500 kg
