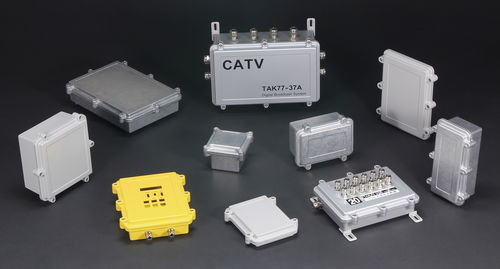

Steuerungs-Elektrogehäuse HQ series

wandmontiertMetallAluminium

Übersicht
Konstruktion mit doppeltwirkender Dichtung, die sowohl IP67-Umweltschutz als auch EMV/EMI-Abschirmung ermöglicht. Geeignet für anspruchsvolle Industrie- und Kommunikationsanwendungen.

Hauptmerkmale
Schutzklasse: IP67
Betriebstemperatur: -40°C bis +105°C
Empfohlenes Anzugsmoment: 1 N·m

Artikelnummer / Abmessungen
Spalten: Artikel-Nr., Außen B (mm), Außen H (mm), Außen T (mm), Innen b (mm), Innen h (mm), Innen t (mm), Gewicht (g), Farbe / Oberfläche
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, Hellgrau / Pulverbeschichtet
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, Unbehandelt
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Hellgrau / Pulverbeschichtet
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Unbehandelt
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, Hellgrau / Pulverbeschichtet
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, Unbehandelt
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, Hellgrau / Pulverbeschichtet
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, Unbehandelt
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, Hellgrau / Pulverbeschichtet
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, Unbehandelt
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, Hellgrau / Pulverbeschichtet
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, Unbehandelt
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Hellgrau / Pulverbeschichtet
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Unbehandelt
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Hellgrau / Pulverbeschichtet
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Unbehandelt

Montageplatte (Option) - verfügbare SKUs
HQP15-10 (PDF verfügbar)
HQP16-16 (PDF verfügbar)
HQP20-15 (PDF verfügbar)
HQP26-18 (PDF verfügbar)
HQP27-17 (PDF verfügbar)

Optionale Teile

• Montageplatte für HQ - HQP-Serie
• Montagehalterung für HQ - HQF-Serie
• Mastmontagehalterung - WGMB-2SW
• Mastmontagehalterung für Druckguss-Aluminiumgehäuse - SSK_AL
• PCB-Montageschraube für HQ - MT3.5-8K
• EMV-abgeschirmte Kabelverschraubung - AGE-Serie
• IP68 Metall-Kabelverschraubung - AGM-Serie
• Kostengünstige IP67 Metall-Kabelverschraubung - RMC-Serie
• Metall-Belüftungsstopfen - CVP-M-Serie
• Edelstahl-Schutzbelüftung - PMF-12M
• Schutzbelüftung - PMF-Serie

Ähnliche Produkte

• IP68 Druckguss-Aluminiumgehäuse - DW-Serie
• IP68 Kühlkörper Druckguss-Aluminiumgehäuse - DWH-Serie
• IP67 Druckguss-Aluminiumbox - BDN-Serie
• IP68 Flansch-Aluminiumgehäuse - AW-Serie
• IP68 Kühlkörper Aluminiumgehäuse - AWN-Serie
• Flansch-Aluminium EMV-geschirmtes Gehäuse - EXEF-Serie
• Aluminium EMV-geschirmtes Gehäuse mit Eckschutz - EXPE-Serie

Eigenschaften / Technische Daten

• Konstruktion: Druckguss-Aluminiumgehäuse mit Doppeldichtung für IP67 und EMV-Abschirmung
• Schutz: IP67
• EMV/EMI-Abschirmung: Ja
• Betriebstemperaturbereich: -40°C bis +105°C
• Empfohlenes Anzugsmoment: 1 N·m
• Verfügbare Oberflächen: Hellgrau pulverbeschichtet und unbehandelt
• Verfügbare Größen: 8 Varianten von Außen-/Innenabmessungen (siehe Produkttabelle)
• Typische Anwendungen: CATV-Terminals, Faseroptik-Sender, Wireless Access Points, FA-Controller, Embedded-Geräte und industrielle Messtechnik
