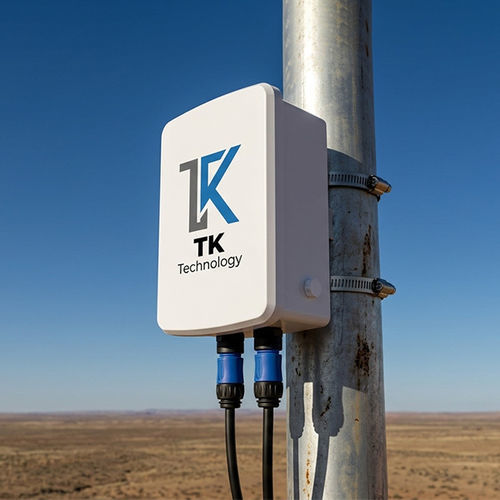

Verteilungs-Elektrogehäuse WGVC series

maßgefertigtwandmontiertKunststoff

Produktbeschreibung
Der Entlüftungsstopfen schützt das Gehäuse vor Verformung durch thermische Ausdehnung und ist wirksam bei direkter Sonneneinstrahlung oder in Umgebungen mit starken Temperaturschwankungen. IP68-Kunststoffgehäuse, das das Eintauchen bis zu 2 Metern für 1 Stunde aushält. Hergestellt aus ASA-Material, das gegenüber durch UV-Strahlung verursachter Alterung und Verfärbung beständig ist, geeignet für Außenkommunikations- und Netzwerkgeräte. Verwendet selbstschneidende Captive-Schrauben zur Befestigung der Abdeckung; schrauben Sie die Schrauben zunächst ein, um ein Gewinde in den Löchern zu schneiden, damit Abdeckung und Gehäuse richtig gesichert sind. Kann mit der optionalen Anschlussleiste der Serie WTB als Anschlussdose verwendet werden.

Hauptanwendungen

• Kommunikationsgeräte
• Netzwerkgeräte
• Drahtlose Geräte
• LoRa-Gateways
• Zugriffspunkte
• Steuerungen
• Gehäuse für Sensoren
• Datenerfassungsgeräte
• GPS
• Anschlussdosen

Produkt-Nr. / Abmessungen
Product No. | External W x D x H (mm) | Internal w x d x h (mm) | Weight (g)
WGVC10-15-6W | 100 x 150 x 55 | 58 x 115 x 43 | 171
WGVC10-15-8W | 100 x 150 x 75 | 57 x 114 x 63 | 193.5
WGVC15-16-6W | 145 x 155 x 55 | 102 x 120 x 43 | 233.5
WGVC15-16-8W | 145 x 155 x 80 | 100 x 118 x 68 | 268
WGVC15-21-6W | 145 x 210 x 60 | 102 x 174 x 48 | 315.5
WGVC15-21-9W | 145 x 210 x 90 | 100 x 172 x 78 | 368.5
WGVC17-25-8W | 170 x 250 x 80 | 125 x 209 x 67.5 | 471.5
WGVC17-25-11W | 170 x 250 x 110 | 122 x 206 x 97.5 | 535.5
WGVC23-25-8W | 225 x 245 x 80 | 180 x 194 x 67.5 | 571.5
WGVC23-25-11W | 225 x 245 x 110 | 177 x 191 x 97.5 | 646.5
WGVC25-33-9W | 245 x 325 x 90 | 189 x 268 x 74 | 966.5
WGVC25-33-12W | 245 x 325 x 120 | 186 x 265 x 104 | 1075.5
WGVC30-33-9W | 300 x 325 x 90 | 244 x 268 x 74 | 1152.5
WGVC30-33-13W | 300 x 325 x 130 | 240 x 264 x 114 | 1288
WGVC28-40-10W | 280 x 400 x 100 | 223 x 338 x 84 | 1335
WGVC28-40-15W | 280 x 400 x 150 | 218 x 333 x 134 | 1532

Eigenschaften / Technische Daten

• Schutzart: IP68 (hält Eintauchen bis zu 2 Metern für 1 Stunde stand)
• Betriebstemperatur: -20°C bis +60°C
• Programm: 16 Größen
• Material: ASA-Kunststoff (wetterbeständiger Kunststoff, UL94HB)
• Farbe: Off-white, annähernd Munsell N8.75
• Anzugsmoment der Abdeckung: 0.5 ~ 0.7 N·m
• Material des Entlüftungsstopfens: PA66, PTFE; Farbe: Off-white
• Anzugsmoment des Entlüftungsstopfens: 0.3 ~ 0.35 N·m
• Standardluftstrom (Entlüftungsstopfen): 1,200 ml/min (DP = 7 kPa)
• Verwendet selbstschneidende Captive-Schrauben zum Befestigen der Abdeckung; schrauben, um Gewinde in den Löchern zu schneiden und eine ordnungsgemäße Befestigung zu gewährleisten
• Kann optionalen Anschlussblock (Serie WTB) aufnehmen und als Anschlussdose verwendet werden
