Steuerungs-Elektrogehäuse SKL series

hoch montiertKunststoffmit transparenter Tür

Produktbeschreibung

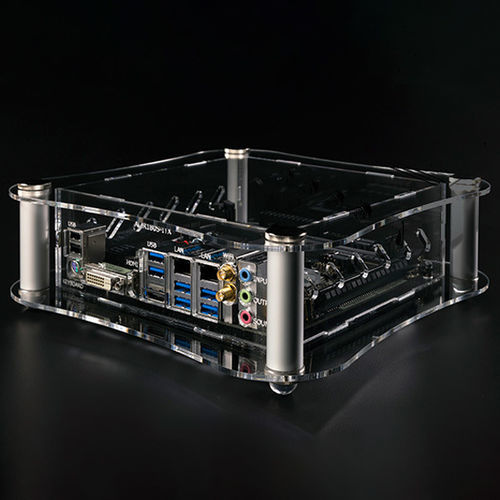

Gekrümmtes, transparentes Acrylgehäuse mit Eckstützsäulen, ausgelegt als Ausstellungsgehäuse für ein offenes, sichtbares Erscheinungsbild. Aufbau aus transparenten Acrylplatten und extrudierten Aluminiumpfeilern. Rändelschrauben ermöglichen werkzeugfreien Handaufbau. Kann flach oder stehend montiert werden, je nach Installationsanforderung.

Kompatibilität und Größen
Die Modelle SKL11-5-17 und SKL11-8-17 sind mit dem Euro-Board kompatibel. Die Modelle SKL18-7-18 und SKL18-10-18 sind mit Mini-ITX-Platinen kompatibel. Fünf Standardgrößen sind verfügbar. Maßanfertigungen und individuelle Größen über die SKLF-Serie: W und D von 50 bis 500 mm, H von 30 bis 500 mm in 1 mm-Schritten.

Hauptmerkmale

• Material: transparente Acrylplatten mit extrudierten Aluminiumpfeilern
• Montage: Rändelschrauben für werkzeugfreie Handmontage
• Aufstellungen: unterstützt flache oder stehende Layouts
• Kompatibilität: bestimmte SKL-Modelle unterstützen Euro-Board oder Mini-ITX
• Größen: fünf Standardgrößen; kundenspezifische Größen verfügbar (siehe SKLF-Serie)

PRODUKT-NR. / ABMESSUNGEN
Produkt-Nr. | Ext. W (mm) | Ext. H (mm) | Ext. D (mm) | Int. w (mm) | Int. h (mm) | Int. d (mm) | Plattenstärke | Gewicht (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

Technische Daten

• Plattenmaterial: Acryl (transparent)
• Pfeilermaterial: extrudiertes Aluminium
• Verschluss: Rändelschrauben für werkzeugfreie Handmontage
• Plattenstärke je Modell: SKL10-5-10 = 2.0 mm; SKL11-5-17, SKL11-8-17, SKL18-7-18, SKL18-10-18 = 3.0 mm
• Gewichtsbereich (Standardmodelle): ca. 191.5 g bis 940.5 g
• Beispiele Standard-Außenmaße: W 141–239 mm, H 47–102 mm, D 141–239 mm
• Innere nutzbare Abmessungen entsprechen den äußeren Abmessungen abzüglich der Pfeiler-/Plattentoleranzen (siehe Tabelle für genaue Innenmaße)
• Kompatibilität: SKL11-5-17 und SKL11-8-17 mit Euro-Board; SKL18-7-18 und SKL18-10-18 mit Mini-ITX
• Kundenspezifische Maße: W und D von 50 bis 500 mm, H von 30 bis 500 mm (1 mm-Schritte) verfügbar über die SKLF-Serie
