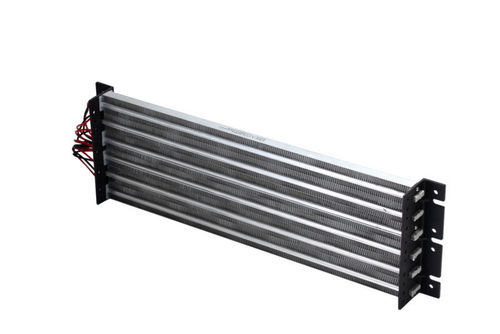

PTC-Heizelement STW Series

KeramikIndustriefür Elektrofahrzeug

Übersicht
KLC Hochspannungs-PTC-Heizer liefern selbstregelnde, schnelle und energieeffiziente Beheizung über einen weiten Spannungsbereich (12 V–999 V) und sind für 12 V–600 V UL/CSA-zertifiziert. Entwickelt für Elektrofahrzeuge, Batteriesysteme, Ladestationen und industrielle Anwendungen, bieten sie konstante Wärmeleistung, vereinfachtes Thermomanagement und OEM-Anpassungsmöglichkeiten in IATF 16949-zertifizierter Fertigung.

Hauptmerkmale

• Selbstregelnde PTC-Keramik: Begrenzt den Strom bei Temperaturanstieg, vermeidet Überhitzung und vereinfacht die Steuerung.
• Breiter Spannungsbereich: 12 V–999 V (UL/CSA zertifiziert für 12 V–600 V) für EV-Plattformen, Ladegeräte und Industrieversorgungen.
• Hohe Leistungsdichte: Bis zu 30.000 W je nach Größe und Ausführung für schnelle Aufheizzeiten.
• Mehrstufige Leistung: Konfigurierbare Leistungsstufen zur energieoptimierten Anwendung.
• Automotive-/Industriestandard: Produktion nach IATF 16949 / ISO 9001 mit globalen Zertifizierungswegen.
• Anpassbare Bauformen: Flexible Abmessungen, Rohranzahl, Lamellenoptionen und Verkabelung/Steckverbinder für OEM-Anforderungen.

Modelle (Auswahl)
Spannungsbereich | Modell | Abmessungen (mm) | Rohranz. | Lamellenbreite (mm) | Lamellensteg (mm) | Standard | Verkabelt
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 oder 3 | 90 | 1.2 / 2.0 / 2.6 | Anschlusstyp | Verfügbar
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | Anschlusstyp | Verfügbar
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | Anschlusstyp | Verfügbar
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | Anschlusstyp | Verfügbar
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | Anschlusstyp | Verfügbar
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | Kundenspezifisch | Anpassbar

Anwendungen

• Ladestationen: Temperaturhaltung beim Batterieladen in kalten Klimazonen.
• Elektrische Lkw, Busse und Pkw: Innenraumheizung, Bauteilschutz und Kaltstartunterstützung.
• Batteriesysteme: Zell- und Packtemperaturerhaltung für Leistung und Lebensdauer.
• Bau-, Landmaschinen und industrielle Elektromaschinen: Betriebsbereitschaft sicherstellen und Ausfallzeiten reduzieren.
• Schienenfahrzeuge und Sonderfahrzeuge in rauen Umgebungen.
• HVAC-Anwendungen und Luftbehandlungsgeräte, die kompakte, effiziente Elektroheizung benötigen.

Warum KLC Hochspannungs-PTC-Heizer?

• Schnelle Aufwärmzeit bis −20 °C für Kaltstartbedingungen.
• Verbesserte Energieeffizienz gegenüber konventionellen Widerstandsheizern in vielen Anwendungen.
• Automotive- und Industriequalität (IATF 16949, ISO 9001) mit UL/CSA-Zertifizierungsoptionen.
• Technische Unterstützung: 3D-Simulation, Labortests, Lebenszyklusvalidierung und Integrationshilfe.
• Konstruktionsflexibilität für nicht standardisierte Gehäuse, Steckverbinder und Hochvoltplattformen (inkl. 800 V+).

Technische Daten

• Spannung: 12 V ~ 999 V (UL & CSA zugelassen: 12 V ~ 600 V)
• Leistung: Bis zu 30.000 W (abhängig von Größe & Design)
• Heizelement: PTC-Keramik (selbstregelnd)
• Bauformen: Standardfamilien MH / MSH / SH / TH / OH und kundenspezifische STW-Serie (10×10×10 mm bis 999×337.5×25 mm)
• Lamellenbreiten: 30, 45, 65, 90 mm (modellabhängig)
• Rohrkonfigurationen: 1 bis 3 Rohre (modellabhängig)
• Lamellenstege Beispiele: 1.2 mm / 1.68 mm / 2.0 mm / 2.6 mm
• Zertifizierungen: IATF 16949, ISO 9001:2015; UL/CSA bis 600 V; VDE optional; Zertifizierungswege verfügbar für >600 V
• Typische Anwendungen: EV-Innenraumheizung, Batterieheizung, Ladestationen, Industrieheizung, HVAC, Kaltstartunterstützung
