Elektrische Heizmatte

maßgefertigtbatteriebetrieben

Übersicht

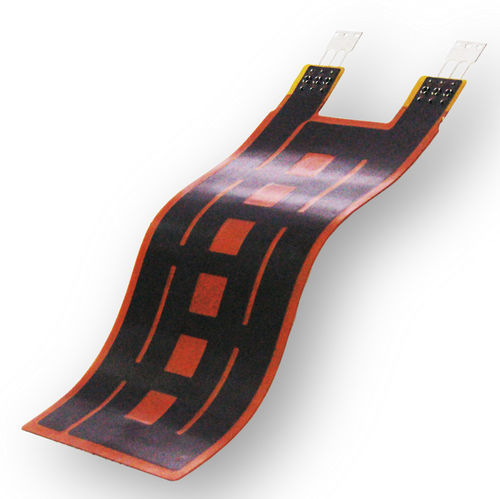

Ultradünne flexible Folienheizungen aus Polyimid (Kapton-Typ) zur präzisen Wärmeführung in industriellen, medizinischen und luftfahrttechnischen Anwendungen. Typische Merkmale: ultradünne Bauweise (0,22–0,26 mm), gleichmäßige Wärmeverteilung, schnelle thermische Reaktion und kompakte Bauform für beengte Einbausituationen.

Normen & Fähigkeiten
Umfangreiche Bibliothek standardisierter rechteckiger Heizungspezifikationen zur schnellen POC-Prüfung und Serienfertigung. OEM/ODM-Anpassungen möglich. Tausende CSA-, UL- und CE-anerkannte Konfigurationen für zertifizierte Anwendungen.

Standard rechteckige Flexible Heizungen (Beispiele)

• Standard 3V rechteckige flexible Heizungen (batteriebetrieben — AC/DC Einsatz)
• Standard 5V rechteckige flexible Heizungen (USB-betrieben — AC/DC Einsatz)
• Standard 12V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 24V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 110V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 120V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 220V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 230V rechteckige flexible Heizungen (AC/DC Einsatz)
• Standard 240V rechteckige flexible Heizungen (AC/DC Einsatz)
• Weitere standardisierte rechteckige Heizungsoptionen

Auswahlhinweise
Geben Sie gewünschte Länge, Breite, Temperaturanstieg, Spannung, geschätzte Menge, bevorzugte Montagetechnik und Anwendungsumgebung an. Standardleiterlänge: 200 mm (20 cm); bei Bedarf andere Längen angeben. Teilen Sie mit, wenn eine Klebeunterlage oder kundenspezifische Muster erforderlich sind.

Hinweise

• Die angegebenen "Temperaturanstiege" sind Richtwerte; der tatsächliche Anstieg hängt von Umgebung, wärmetechnischer Schnittstelle und Anwendung ab.
• Bei Flächenleistungsdichten über 0,8 W/cm² wird eine Klemmbandmontage empfohlen.
• Bei runden Varianten sicherstellen, dass die Länge (B) größer ist als die Breite (A), entsprechend der Geometrie der Anwendung.

Grundlegende Produktdaten
Material: Polyimid (PI)
Form: Rechteckig
Längen (verfügbar): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Breiten (verfügbar): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Temperaturanstieg (Referenz): 30, 60, 90, 150, 180, 210 °C
Spannungen (Beispiele): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

Auswahlbeispiel
Form: Rechteckig
Spannung: 5 VAC/DC
Länge: 100 mm
Breite: 125 mm
Menge: 1.000 Stk.
Anwendung: Außener Geldautomat (ATM)
Temperaturanstieg: 30 °C
Weitere Anforderungen: Klebeunterlage erforderlich

Weitere Daten
Leistungsbereich: 1,16 W ~ 738 W
Widerstandsbereich: 2,11 Ω ~ 629.000 Ω
Maximale Leistungsdichte (Mit Kleber / Ohne Kleber): 0,8 W/cm2 / 2,36 W/cm2
Dicke (Mit Kleber / Ohne Kleber): 0,26 mm / 0,22 mm
Gewicht (Mit Kleber / Ohne Kleber): 0,05 g/cm2 / 0,04 g/cm2

Technische Spezifikationen

• Material: Polyimid (PI)
• Formfaktor: Rechteckiger ultradünner flexibler Folienheizer (Kapton-Typ)
• Verfügbare Längen: 10–300 mm (standardmäßig gelistete Abstufungen)
• Verfügbare Breiten: 10–300 mm (standardmäßig gelistete Abstufungen)
• Referenz-Temperaturanstiegsoptionen: 30, 60, 90, 150, 180, 210 °C
• Spannungsoptionen (typisch): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• Leistungsbereich: 1,16 W bis 738 W
• Widerstandsbereich: 2,11 Ω bis 629.000 Ω
• Maximale Leistungsdichte: 0,8 W/cm2 (mit Kleber), 2,36 W/cm2 (ohne Kleber)
• Dicke: 0,26 mm (mit Kleber), 0,22 mm (ohne Kleber)
• Gewicht: 0,05 g/cm2 (mit Kleber), 0,04 g/cm2 (ohne Kleber)
• Standardleiterlänge: 200 mm (20 cm), auf Anfrage anpassbar
• Typische Anwendungen: Medizinische Geräte, Luft- und Raumfahrt, Industrieelektronik, Außengeräte (z. B. Geldautomaten)
