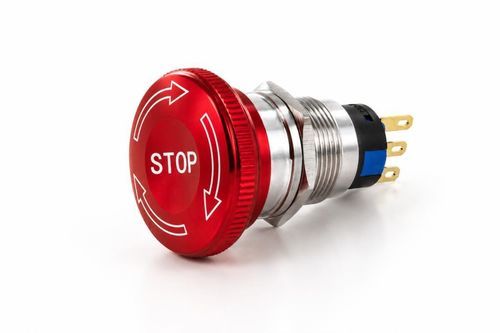

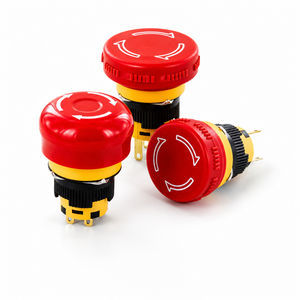

Notausschalter-Drucktaster K-MAX

PilzIP66IP65

Übersicht
Die K-MAX Reihe bietet miniaturisierte Metall-Not-Aus-Pilztaster in Ø16 mm und Ø22 mm für Maschinensteuerungen, Bedienpulte und kompakte Industrie-Interfaces, bei denen wenig Platz zur Verfügung steht, die Not-Aus-Kennzeichnung jedoch deutlich bleiben muss. Roter eloxierter Aluminium-Aktuator, Drück‑und‑Dreh-Arretierung, lieferbar mit integrierter LED-Hinterleuchtung und Kontaktanordnungen bis zu 2NO + 2NC. Optionale gelbe Einfassung für normative Kennzeichnung.

Funktionale Vorteile

• Kompakte Einbaudurchmesser: Ø16 mm und Ø22 mm für platzbeschränkte Bedienfelder
• Elektromechanische Metallausführung mit rotem eloxiertem Aluminium-Aktuator
• LED-Hinterleuchtung für bessere Sichtbarkeit in Schaltschränken und Bedienplätzen
• Drück‑und‑Dreh (verriegelnd) für positiven Verriegelungszustand und manuelles Zurücksetzen
• Optionale gelbe Umrandung zur normgerechten Not-Aus-Kennzeichnung

Elektrische Daten
Technologie: Elektromechanisch
Anzahl Funktionen: 1
Max. Strom: 3 A @ 250 Vac
Nennisolationsspannung: 250 Vac
Anfangskontaktwiderstand: ≤ 50 mΩ
Isolationswiderstand: ≥ 1000 MΩ
Durchschlagfestigkeit: 1800 VAC
Elektrische Lebensdauer: 50.000 Zyklen
Kontaktkonfigurationen: 1NO+1NC bis 2NO+2NC
Beleuchtung: LED-Hinterleuchtung im Aktuator integriert
LED-Farben: rot, grün, gelb, blau, weiß
LED-Versorgungen: 6 V, 12 V, 24 V, 110 V, 220 V

Mechanische Merkmale
Einbaudurchmesser: 16 mm, 22 mm
Betätigung: Verriegelt (Drück‑und‑Dreh) — Rückstellung durch Drehung
Max. Betätigungskraft: 6,0–6,5 N
Mechanische Lebensdauer: 1.000.000 Zyklen
Hub: 3,5 mm
Befestigung: Frontmontage mit Mutter (Schraubbefestigung)
Gehäusematerial: Edelstahl und eloxiertes Aluminium möglich
Tastermaterial: eloxiertes Aluminium (roter Aktuator), Pilz- und Großpilzformen
Anschlüsse: 2,8 mm QuickConnect, Lötanschlüsse, Steckverbinder

Umwelteigenschaften
Betriebstemperatur: -30 °C bis +55 °C
Schutzart: IP65 / IP66 (Reihe bewertet IP65/IP66)
Schlagfestigkeit: nicht angegeben

Technische Spezifikationen

• Serie: K-MAX
• Marke: TactHill
• Panelöffnungen: Ø16 mm und Ø22 mm
• Aktuator: rotes eloxiertes Aluminium, Drück‑und‑Dreh verriegelnd
• Kontaktoptionen: 1NO+1NC bis 2NO+2NC
• Elektrische Bewertung: bis 3 A @ 250 Vac; Nennisolationsspannung 250 Vac; Durchschlagfestigkeit 1800 VAC
• Beleuchtung: integrierte LED-Hinterleuchtung — Farben: rot/grün/gelb/blau/weiß; Spannungen: 6/12/24/110/220 V
• Anschlüsse: 2,8 mm QuickConnect; auch Lötanschlüsse und Steckverbinder
• Materialien: Edelstahlgehäuse oder eloxiertes Aluminium; Aktuator in eloxiertem Aluminium
• Mechanische Lebensdauer: 1.000.000 Zyklen; elektrische: 50.000 Zyklen
• Schutzart: IP65 / IP66
• Betriebsbereich: -30 °C bis +55 °C
