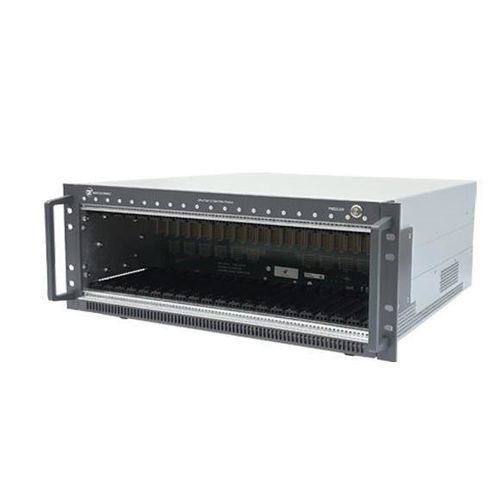

Embedded-Chassis PXE21100

Rack19"4U

Übersicht
Der PXE21100 ist ein 4U 19in PXIe-Chassis mit 21 PXIe Gen4 Steckplätzen, konzipiert für hochdichte, bandbreitenintensive Messsysteme. Er unterstützt Tabor Proteus AWGs, TE3xxx PXIe RF-Verstärker und andere PXIe-konforme Module. Das Chassis enthält standardmäßig einen eingebetteten Intel i5-13500E Controller mit 128GB SSD, DisplayPort, USB-Schnittstellen, USB-C und 2.5Gb Ethernet. Der eingebettete PC ist auf i9-13900E, bis zu 256GB RAM und bis zu 960GB SSD aufrüstbar.

Wesentliche Merkmale

• 21 PXIe Steckplätze im 19in 4U Format zur Maximierung der Rack-Dichte
• PCIe Gen4 Backplane für maximale Datenübertragung zwischen Modulen
• Eingebetteter Controller: i5-13500E serienmäßig; aufrüstbar auf i9-13900E
• Multi-Chassis-Synchronisation über PXE21106 Mesh Controller für phasengenaue Systeme
• Intelligente Lüftersteuerung und Gehäusestatusüberwachung für zuverlässigen Betrieb
• Hohe Konnektivität: 2.5GbE, RJ45 Rückseite, 3 x USB 2.0 Typ A, 1 x USB 3.2 Gen1 Typ A

Funktionen

• Formfaktor: 4U, 19in — 438.8 mm x 176.0 mm x 449.5 mm
• Eingebetteter Controller: Intel i5-13500E (Standard); RAM 16GB (aufrüstbar auf 256GB); SSD 128GB (aufrüstbar auf 960GB)
• Backplane: PCIe Gen4, 21 nutzbare PXIe Steckplätze
• Skalierbar zu mehreren Chassis: mehrere Chassis verbinden und synchronisieren; PXE21106 synchronisiert bis zu 6 Chassis — für größere Systeme mehrere Einheiten verwenden

Bestellinformation
Model | Description
PXE21100 | 21-Slot PXIe Chassis

Optionen
Name | Beschreibung
COMP | Upgrade auf i9-13900E, 256GB RAM und 960GB SSD

Zubehör
Name | Beschreibung
PXE21106 | Multi-Channel Mesh Synchronisationseinheit

Technische Daten

• Chassis-Typ: PXIe, 4U, 19in
• Steckplätze: 21 nutzbare PXIe Gen4 Steckplätze (PCIe Gen4 Backplane)
• Eingebetteter PC (Standard): Intel i5-13500E, 16GB RAM, 128GB SSD; Aufrüstoptionen auf i9-13900E, bis zu 256GB RAM, bis zu 960GB SSD
• Konnektivität: DisplayPort, Front-/Back-USB für Maus & Tastatur, USB-C Steuerung, RJ45 Rückseite 2.5Gb Ethernet
• Rear I/O: 3 x USB 2.0 Typ A, 1 x USB 3.2 Gen1 Typ A, RJ45
• Kühlung & Überwachung: intelligente Lüftersteuerung und Gehäusestatusüberwachung
• Multi-Chassis-Synchronisation: PXE21106 Mesh Controller — synchronisiert bis zu 6 Chassis; mehrere PXE21106 Einheiten für größere Systeme
• Anwendungsfälle: unterstützt Proteus AWGs, TE3xxx PXIe RF-Verstärker und andere PXIe-konforme Module für hochdichte, hochgeschwindigkeits Messanwendungen
