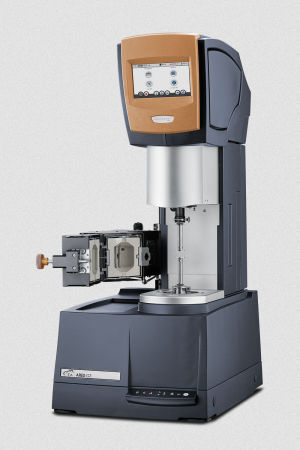

Rotationsrheometer ARES-G3™

Oszillationfür dynamisch-mechanische AnalyseDrehmoment

Kurzbeschreibung
Das hochentwickelte Rheometer ARES-G3™ (TA Instruments) liefert präzisere rheologische Daten unter verschiedensten Prüfbedingungen. Basierend auf jahrzehntelanger Entwicklung erfasst das System das reale Fließ- und Verformungsverhalten von Materialien mit reduziertem Kalibrierungsaufwand und höherer Datenqualität.

Wesentliche Merkmale

• Präzision durch SMT & FRT – Vom Motor getrennter Messaufnehmer (SMT) in Kombination mit einem Force Rebalance Transducer (FRT) minimiert mechanische Störeinflüsse und erfasst authentische Probenantworten.
• Duale Datenerfassung & hohe Messraten – Verbesserte Datenraten und gleichzeitige Erfassung ermöglichen qualitativ hochwertigere Ergebnisse bei dynamischen Messungen.
• Schnelle Frequenz-Chirps – Zeit­sparende Messprotokolle (optimally windowed chirps) reduzieren die Messdauer erheblich und ermöglichen schnelle, frequenzaufgelöste Analysen.
• Benutzerfreundlichkeit – Intuitive Softwareoberfläche, reduzierte Kalibrieranforderungen und moderne Bedienelemente (Touchscreen und Tastenfeld) für effiziente Workflows.
• Erweiterbare Plattform – Modulares Design mit SmartSwap-kompatiblen Temperiersystemen und umfangreichen Zubehöroptionen für vielfältige Prüfaufgaben.

Design & Funktionalität
The SMT-Ansatz entkoppelt Antrieb und Messaufnahme, wodurch typische Motorstörungen in der Drehmomentmessung eliminiert werden. Der unbewegliche FRT liefert einen stabilen Nullpunkt und hohe Empfindlichkeit bei kleinen Momenten. Der Hochleistungsantrieb ermöglicht präzise, schnell reagierende Verformungsprofile und komplexe Wellenformen.

Temperatur- und Umgebungsfunktionen

• Umluftofen (FCO) für Prüfungen bei hohen Temperaturen und schnelle Heiz-/Kühlzyklen.
• Fortgeschrittenes Peltier-System (APS) für präzise Temperaturregelung im niedrigen bis mittleren Temperaturbereich.

Anwendungen

• Duroplaste: Aushärtungsanalysen, Gelierung und viskoelastische Änderungen während der Reaktion.
• Komplexe Fluide: Emulsionen, Suspensionen und Slurries mit Zweiphasenverhalten und komplexen mechanischen Antworten.
• Polymerschmelzen: Schmelzrheologie, Dehnviskosität und Analysen zur Prozess- und Leistungsoptimierung.
• Erweiterte Messungen: Dehnungsrheologie, Orthogonale Superposition (OSP), Tribologie und simulationsnahe Tests unter variierenden Temperatur-/Kraftbedingungen.

Vom Motor getrennter Messaufnehmer (SMT)
Das SMT-Konzept entkoppelt Antrieb und Messaufnahme, wodurch standardisierte Kalibrierprotokolle seltener erforderlich sind und feinste Materialeigenschaften, etwa bei LAOS-Messungen oder bei weichen, komplexen Materialien, sichtbar werden. In Kombination mit dem unbeweglichen FRT werden saubere, unverfälschte Signale erzeugt, die eine höhere Zuverlässigkeit in der Interpretation rheologischer Daten ermöglichen.

Technische Daten

• Kraft-/Drehmoment-Ausgleichswandler (Force Rebalance Transducer, Probenspannung): Minimales Wandlerdrehmoment bei Schwingung: 0,02 µN·m; minimales Wandlerdrehmoment bei stationärer Scherung: 0,1 µN·m; Drehmomentauflösung: 1 nN·m; Normal-/Axialkraftbereich: 0,001 bis 20 N.
• Antriebsmotor (Probendeformation): Maximales Motordrehmoment: 800 mN·m; Dehnungsauflösung: 0,04 µrad; minimale Winkelverschiebung in Schwingung: 1 µrad; Winkelgeschwindigkeitsbereich: 1×10⁻⁶ rad/s bis 300 rad/s; Winkelfrequenzbereich: 1×10⁻⁷ rad/s bis 628 rad/s; Sprungantwort Geschwindigkeit: 5 ms; Sprungantwort Dehnung: 10 ms.
• Temperatursysteme: Umluftofen (FCO) 150 °C bis 600 °C; Fortgeschrittenes Peltier-System (APS) 10 °C bis 150 °C.
• Zusätzliche Fähigkeiten: Duale Hochgeschwindigkeits-Datenerfassung, Unterstützung für erweiterte Prüfungen (LAOS, OSP, DMA, Dehnungsrheologie), Kompatibilität mit Zubehör und Modulen für gleichzeitige Messungen.
