Beamforming-Kamera TABSHOOTER ®-TBS72-LD

akustischIndustrieSensor

Präsentation

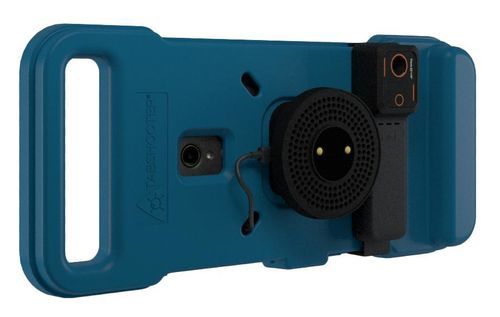

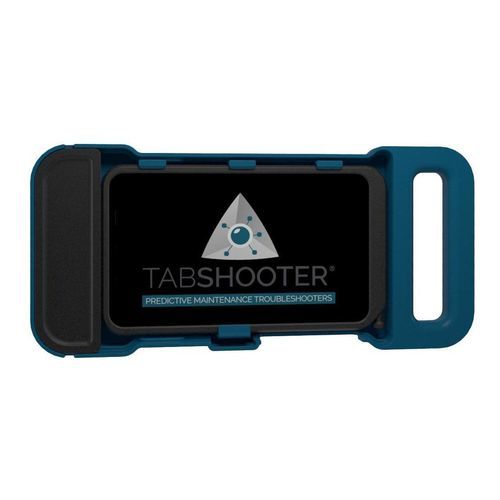

Die Akustikkamera TABSHOOTER®-TBS72-LD ist ein sensibles und bedienerfreundliches Gerät zur Ortung von Gas- und Fluidlecks in industriellen Umgebungen. Mit BEAMFORMING und einem Array aus 72 MEMS-Sensoren erzeugt sie akustische Bilder zur Lokalisierung von Leckstellen in mehreren Dutzend Metern Entfernung, abhängig von den Vor-Ort-Bedingungen. Die Überwachung ist über kabelgebundene oder Bluetooth-Kopfhörer möglich.

Funktionsweise
Das System kombiniert ein 72-MEMS-Sensorarray mit Beamforming-Algorithmen, um in Echtzeit ein akustisches Bild der Leckquellen zu erstellen. Es liefert visuelle Überlagerungen und Audio-Feedback und bietet Modi für Einzel- und Mehrfachleck-Erkennung.

Erkannte Leckarten

• Druckluft
• Gase (z. B. O₂, N₂, H₂, NH₃, CH₄, Argon)
• Vakuumlecks
• Dampflecks

Betriebsmerkmale

• Einstellbarer Frequenzbereich: 2 kHz bis 100 kHz zur Filterung von Umgebungsgeräuschen
• Erfassungsreichweite: bis zu mehreren Dutzend Metern, abhängig vom Umfeld
• Audioüberwachung über kabelgebundene oder Bluetooth-Kopfhörer
• K-Quantifizierungsfunktion für Druckluft: Eingabe des Preises pro Nm³ zur Anzeige von m³/h und geschätzten Jahreskosten
• Optionale integrierte Wärmebildkamera verfügbar

Detektionsmodi

• Single LEAK: Visualisierung und Ortung eines Hauptlecks
• Multi LEAK: gleichzeitige Erkennung und Anzeige mehrerer Lecks

K-Quantifizierungsfunktion
Die K-Funktion ermöglicht dem Anwender, den Preis pro Nm³ Gas (z. B. Druckluft) einzugeben. Nach Identifikation des Lecks schätzt das Gerät den Durchfluss (m³/h) und berechnet daraus die jährlichen Kosten basierend auf den eingegebenen Parametern.

Wärmebildoption
Die optionale integrierte Wärmebildkamera erkennt heiße Stellen an elektrischen Anlagen. Temperaturbereich: -20 °C bis 550 °C. Thermische Auflösung: 256 × 192 px.

Zubehör

• MALETTE ABS PRO Schutzkoffer
• Interne Batterie (optional)
• Interner Batterieladegerät (optional)
• Kabelgebundene oder Bluetooth-Kopfhörer zur Audioüberwachung

Technische Daten

• Marke: TABSHOOTER®
• Modell: TABSHOOTER®-TBS72-LD
• Technologie: BEAMFORMING
• Sensoren: 72 MEMS-Sensoren
• Frequenzbereich: 2 kHz – 100 kHz (einstellbar)
• Erkennungstypen: Druckluft, Gase (O₂, N₂, H₂, NH₃, CH₄, Argon…), Vakuum, Dampf
• Detektionsmodi: Single LEAK, Multi LEAK
• K-Quantifizierungsfunktion: Eingabe Preis/Nm³, Ausgabe m³/h und geschätzte Jahreskosten
• Audioausgang: Unterstützung für kabelgebundene und Bluetooth-Kopfhörer
• Wärmebildoption Temperaturbereich: -20 °C bis 550 °C
• Thermische Auflösung (Option): 256 × 192 px
• Zubehör: Schutzkoffer MALETTE ABS PRO, interne Batterie, internes Ladegerät
