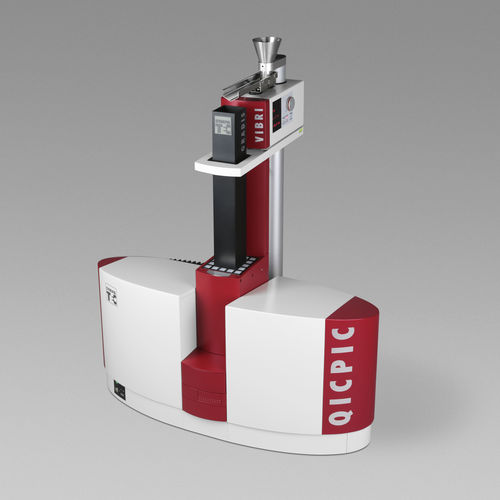

Partikelmessgerät / dynamische Bildanalyse QICPIC & GRADIS/L

modularPartikelformPartikelgrößenverteilung

QICPIC & GRADIS/L eignet sich für die Analyse von sehr groben Partikeln und Probenmengen bis in den Kilogrammbereich sowie für Produkte, die keine hohen Dispergierkräfte benötigen, wie Kristalle, Sand oder Granulate. Der Bildanalysesensor QICPIC bietet mit dem Trockendispergierer GRADIS/L zuverlässige Analysen von Partikelgrößen- und -formverteilungen im Bereich von 5 - 10.000 µm. Eine gepulste LED friert mit Belichtungszeiten im Nanosekundenbereich die bewegten Partikel optisch ein, während eine hochauflösende Hochgeschwindigkeitskamera die Partikelprojektionen gestochen scharf und mit einer Frequenz von bis zu 500 Bildern pro Sekunde erfasst. Der Fallschacht des GRADIS/L bewirkt lediglich geringste Dispergierung, steuert aber die Geschwindigkeit mit der die Partikel im Laserstrahl präsent sind. Die Probenzuführung erfolgt mit dem Vibrationsdosierer VIBRI. Eine steuerbare Schwingrinne fördert die Probe gleichmäßig und unabhängig von der Beladung in den Fallschacht. Der GRADIS/L wird mit einer Absaugung zur Partikelaufnahme betrieben, die auch eine laminare Strömung erzeugt. Soweit erforderlich kann die Probe aber auch zur Weiterverwendung nach der Analyse aufgefangen werden. Die Weite des Auslassschlitzes am Fallschacht lässt sich manuell auf 0,5 | 1 | 2 | 4 oder 10 mm einstellen, um die Partikel im Abbildungsbereich der jeweiligen Messbereichsobjektive zu führen. Die Mess- und Dosierungsparameter werden über die Software PAQXOS gesteuert, welche die simultane Bestimmung aller relevanten Größen- und Formparameter ermöglicht.
