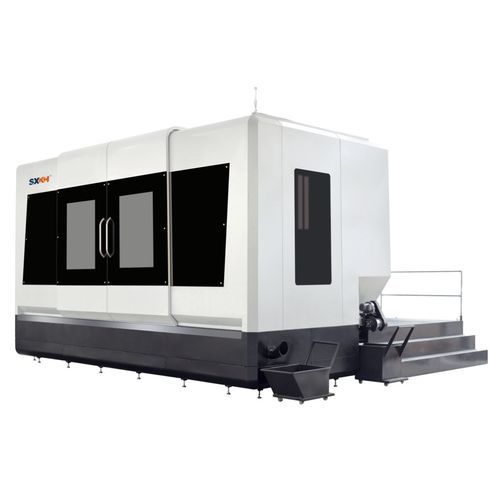

Bohr- und Fräsmaschine / CNC MAD2015S

TieflochHochpräzision6-Achsen

SXKH MAD Serie sind horizontale Fräsmaschinen mit Winkelkapazität und Drehtisch. Der Hauptvorteil liegt in der Fähigkeit, große Fräsungen, Bohrungen, Gewindeschneidungen und Tieflochbohrungen durchzuführen, was es ermöglicht, alle Anforderungen an das Fräsen und Bohren von Formen auf den sechs Seiten des Teils auf bequeme Weise zu erfüllen. Die Kombination einer großen Winkelkapazität mit einem Drehtisch ermöglicht eine extreme Flexibilität, um alle üblichen Fräs-Zwangsbereiche zu erreichen. Modell: MAD-2015S Durchmesser der Bohrung für GunDrill Φ4-Φ35mm Durchmesser der Bohrung für den Auswerfer Φ18-Φ65mm Maximale Tiefe der Bohrung für den GunDrill 1300+500mm Maximale Tiefe des Auswerfers 1000mm Bearbeitungsbereich (von links nach rechts) von X 2000mm Bearbeitungsbereich des Schiebetisches Y 1500mm Bearbeitungsbereich der Säule Z 1000mm Spindel: Spindel mit Kegelbohrung BT50 Maximale Geschwindigkeit der Spindel 6000r/min Wirkungsgrad: Schnelle Geschwindigkeit (X,Y,W,Z) 10m/min Maximale Geschwindigkeit des Arbeitstisches 2r/min Maximale Geschwindigkeit der Ram 200°/min Leistung: Spindelmotor 15kw X-Achse Servomotor 30N.m Servomotor Y-Achse 40N.m Servomotor W-Achse 22N.m Servomotor der Z-Achse 30N.m Servomotor der A-Achse 22N.m Servomotor der B-Achse 30N.w GESAMTLEISTUNG 47kw Kühlsystem: Druckbereich der Kühlflüssigkeit 2-11/1-17Mpa Durchfluss der Kühlflüssigkeit 6-80L/40-165L/min CNC-Rundschalttisch: 10 Tonnen Abmessungen: 1400*1400mm Gewicht der Maschine: 32T CNC-System: FANUCOi-MF
