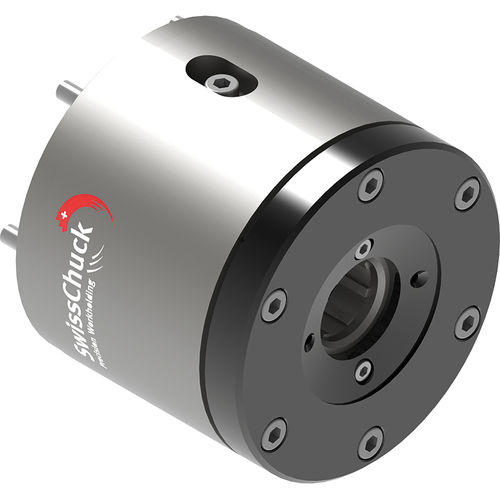

Hochpräzisions-Spannzangenfutter LZK

Bohrfür Bearbeitungfür Schleifarbeiten

Für anspruchsvolle Spanngeometrien und variierende Werkstückdurchmesser. Die hochpräzise Lamellenspanntechnik ermöglicht es, mit einer Wechselspannzange einen Spannbereich von mehreren Millimetern abzudecken. Durch die perfekte Spanngeometrie (Parallelspannung) über den gesamten Spannbereich bleibt eine nachhaltige Rundlaufgenauigkeit von besser als 0,01mm garantiert. Beispiel: beim Spannfutter Typ LZK-BS kann mit 7 Wechselspannzangen der gesamte Spannbereich von ø2.5 bis 42.5 abgedeckt werden. Nebst einer verringerten Lagerhaltung und den damit verbundenen Investitionskosten, werden Umrüstzeiten reduziert und die Flexibilität in der Fertigung wird gesteigert. Funktionen & Einsatzbereich • Lamellen-Wechselspannzangen • axial fixe Spannstelle • Betätigung mittels Kraftspannzylinder • vorwiegend für Dreh- und Schleifbearbeitungen Vorteile • Parallelspannung über gesamten Hub • grosser Spannbereich pro Wechselspannzange • geringe Umrüstzeiten • stabiles, robustes Spannfutter • hohe Drehzahlen • geeignet für dünnwandige Ringe (Anzahl Spannlamellen) • übergreifende Spannungen möglich Genauigkeit über den gesamten Spannbereich! Die hochpräzise Lamellenspanntechnik ermöglicht es, mit einer Wechselspannzange einen Spannbereich von mehreren Millimetern abzudecken. Durch die perfekte Spanngeometrie (Parallelspannung) über den gesamten Spannbereich bleibt eine nachhaltige Rundlaufgenauigkeit von besser als 0,01mm garantiert.
