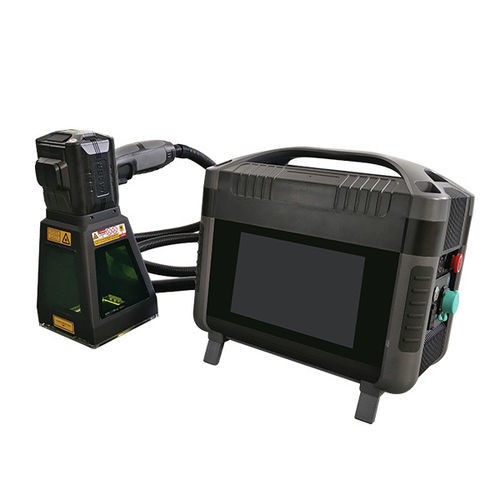

Maschine zum Gravieren und Markieren / Faserlaser ST-FL series

KunststoffMetallPapier

Produktübersicht
Dieses wiederaufladbare, handgeführte Laser-Markiersystem bietet eine mobile industrielle Markierlösung mit integriertem Abstandssensor, zusätzlicher Lüfterbeleuchtung und vollständiger Schutzabdeckung. Es unterstützt Akku- und Netzbetrieb, bietet 6–8 Stunden Betriebsdauer im Akkubetrieb und kann während des Ladevorgangs betrieben werden. Das eigenständige kapazitive Touch-Display ermöglicht die Bearbeitung und Steuerung ohne PC. Das System erzeugt klare, gleichmäßige und dauerhafte Markierungen auf einer Vielzahl von Metall- und Nichtmetallmaterialien für Werkstatt- und Außeneinsätze.

Modelle / Optionen
Produktmodell: ST-FL20H / ST-FL30H / ST-FL50H
Laserleistung: 20W / 30W / 50W
Arbeitsfeld: 70×70mm / 100×100mm (optional)

Technische Produktmerkmale

• Eingebaute intelligente Abstandserkennung für automatische Erkennung und präzise Positionierung.
• Zusätzliche Lüfterbeleuchtung zur Unterstützung der genauen Arbeit bei schlechten Lichtverhältnissen.
• Umfassende Schutzabdeckung für erhöhten Laserschutz.
• 15.000 mA Hochleistungs-Lithiumbatterie, unterstützt 6–8 Stunden Dauerbetrieb.
• Duales Stromversorgungskonzept: Netzbetrieb und wiederaufladbar (Laden während des Markierens möglich).
• Eigenständiges kapazitives Touch-Display zur Bearbeitung und Steuerung direkt am Gerät.
• Tragbares Handgerät-Design für flexible mobile Einsätze.

Vorteile der handgeführten Laserbeschriftung

• Die automatische Abstandserkennung reduziert Markierabweichungen auf unebenen oder gekrümmten Oberflächen.
• Die Lüfterbeleuchtung verbessert die Sichtbarkeit für hochpräzise Arbeiten bei schlechten Lichtverhältnissen.
• Die Schutzabdeckung minimiert Laserexposition und erhöht die Bedienersicherheit.
• Lange Akkulaufzeit und duale Strommodi ermöglichen ununterbrochenen Betrieb und Außeneinsätze.
• PC-freie Bedienung senkt die Einstiegshürde; schnelle Einrichtung über das Touch-Display.
• Leichtes Handgerät ermöglicht Markierung unregelmäßiger oder großer Werkstücke.
• Markierergebnisse sind klar, gleichmäßig, kratzfest und dauerhaft.
• Breite Materialkompatibilität für verschiedene industrielle Markieranforderungen.

Anwendungsbereiche
Geeignet zum Markieren von Metallen (Edelstahl, Messing, Eisen, Aluminium), Kunststoffen, Gummi, lackiertem Glas, beschichtetem Papier und weiteren Materialien. Typische Einsatzfelder: Logo-Markierung, Textkodierung, Chargenkennzeichnung in der Metallverarbeitung, Elektronik, Maschinenbau, Möbelindustrie, Schmuck und verwandten Branchen.

Technische Spezifikationstabelle
Laser: Faserlaser-Generator (zweite Generation) | Positionierung: Rotlicht-Positionierung und Fokussierung
Ausgangsleistung: abhängig vom gewählten Modell
Markierbereich: 70×70mm / 100×100mm (optional)
Druckkapazität: bis zu ~800 Zeichen (abhängig von Material und Inhalt)
Ablenkspiegel: hochpräzises zweidimensionales Scansystem
Laserwellenlänge: 1064 nm
Unterstützte Dateiformate: BMP, DXF, PNG, JPEG, PLT, XLSX
Fokuslinse: 1300 mm
Barcode-Typen: CODE128, QR, CODE39, CODE93, UPC-A, UPC-E, EAN-14, ITF-14, EAN128, etc.
Markiergeschwindigkeit: ≤7000 mm/s
Stromversorgung: 110V/220V AC; Batteriepufferenergie: 20W/30W: 216 Wh; 50W: 324 Wh
Steuerung: integriertes Mainboard mit 8" kapazitivem Bildschirm
Gesamtleistung: 145–250 W
Betriebssystem: Linux
Betriebstemperatur: 0–40℃
Markierarten: Punktmatrix und Vektor (All-in-One)
Gewicht Maschine: 20W/30W: 6–6.8 kg; 50W: 8–8.8 kg
Liniendicke: 0.03 mm
Wiederholgenauigkeit: 0.01 mm
Verpackungsmaße: 20W/30W: 525×423×310 mm; 50W: 525×420×340 mm
Verpackung + Maschine Gewicht: 20W/30W: 8–10 kg; 50W: 10–12 kg

Kernkonfiguration & bemerkenswerte Komponenten

• Abstandssensor zur automatischen Erkennung des optimalen Markierabstands.
• Verdecktes Feldlinsen-Design zum Schutz vor versehentlichem Kontakt.
• Ergonomischer Handgriff mit gummierter rutschfesten Oberfläche; Griffgewicht ≈ 0,8 kg.
• Smart-Touchscreen: Direkte Bearbeitung von Markierungsinhalten ohne PC.
• Externe Doppel-USB-Ports zur Dateiübernahme und -auslesung.
• Duales Stromsystem: integrierter Hochkapazitätsakku und Netzbetrieb.
• Integrierte Luftkühlung zur verbesserten Wärmeableitung und längeren Lebensdauer optischer Komponenten.

FAQ (ausgewählt, produktfokussiert, Kontaktdaten entfernt)

• F: Benötigt das Gerät einen Computer zum Betrieb? A: Nein. Das integrierte Touch-Display ermöglicht den eigenständigen Betrieb, Parametereinstellung und Musterbearbeitung.
• F: Wie lange hält der Akku? A: Die 15.000 mA Batterie ermöglicht 6–8 Stunden Dauerbetrieb; Laden während des Markierens wird unterstützt.
• F: Was bewirkt die Abstandserkennung? A: Sie erkennt automatisch den optimalen Markierabstand, reduziert Abweichungen und sorgt für konsistente Ergebnisse auf unebenen Oberflächen.
• F: Ist das Gerät für den Außeneinsatz geeignet? A: Ja. Das kabellose Handgerät-Design ermöglicht mobiles Markieren von großen Anlagen und unregelmäßigen Werkstücken.
• F: Sind die Markierungen dauerhaft? A: Ja. Die Markierungen sind klar, gleichmäßig, kratzfest und nicht ausbleichend.

Technische Spezifikationen

• Modelle: ST-FL20H, ST-FL30H, ST-FL50H
• Laserleistung: 20W / 30W / 50W
• Arbeitsfeld: 70×70 mm oder 100×100 mm (optional)
• Batterie: 15.000 mA Lithium-Batterie, Laufzeit 6–8 Stunden; Batteriepufferenergie: 216 Wh (20W/30W) / 324 Wh (50W)
• Stromversorgung: 110V/220V AC; unterstützt Laden während des Markierens
• Wellenlänge: 1064 nm
• Markiergeschwindigkeit: bis zu ≤7000 mm/s; Druckkapazität bis zu ~800 Zeichen (material-/inhaltabhängig)
• Wiederholgenauigkeit: 0.01 mm; Liniendicke: 0.03 mm
• Steuerung: integriertes Mainboard mit 8" kapazitivem Touchscreen (Standalone-Betrieb)
• Unterstützte Formate: BMP, DXF, PNG, JPEG, PLT, XLSX
• Markierarten: Punktmatrix und Vektor (Text, Muster, QR/Barcodes, Excel-Dateien)
• Scan-System: hochpräzises zweidimensionales Ablenkspiegel-System
• Kühlung: integrierte Luftkühlung
• Maschinengewicht: 20W/30W: 6–6.8 kg; 50W: 8–8.8 kg
• Betriebstemperatur: 0–40 ℃
• Typische Anwendungen: Elektronik, Schmuck, Automobil, Kommunikationskomponenten, Knöpfe, Schlüsselanhänger, Befestigungselemente, Edelstahlprodukte, Handwerk, medizinische Komponenten
