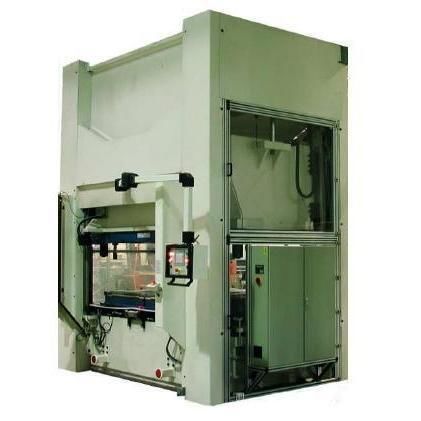

Thermoform-, Stanz- und Stapelmaschine / für Kunststoffplatten VFS

Rollenfür Plattenautomatisch

Produktübersicht Die Thermoform‑Maschine Modell VFS, konstruiert und gefertigt von SUTEAU-ANVER, ist eine hydraulische Balkenpresse zum Thermoformen und Schneiden nichtmetallischer Werkstoffe. Sie verarbeitet flexible oder halbharte Materialien in Rollen oder Bahnen und ist für Serienproduktion mit Optionen für Zuführ‑ und Abfuhrsysteme ausgelegt. Hergestellt in Frankreich.

Konstruktion und Betrieb Der Aufbau besteht aus einem festen Tisch und einem oberen, beweglichen Balken auf vier vertikalen Ständern. Ein zentraler Hydraulikzylinder bewegt den Balken kontrolliert auf und ab. Die Balkenführung erfolgt an den vier Ecken über Celo­ron‑Auflager. Die Schneidkraft ist symmetrisch zur zentralen Schnittfläche ausgelegt. Der untere Schnittpunkt wird durch vier mechanische Anschläge definiert; diese Anschläge werden während einer Einstellphase automatisch an die Matrizenhöhe angepasst, angetrieben durch einen Getriebemotor und einen elektronischen Drehzahlsteller. Nach der automatischen Einstellung lässt sich der Schnittpunkt am Bedienbildschirm mit einer Auflösung von 0,01 mm feinjustieren. Optional kann ein Luftzerstäubungssystem montiert werden, um Verschmutzungen an der Oberseite der Anschläge zu reduzieren.

Sicherheit und Einstellungen Die Position des oberen Anschlags (Spiel zwischen Werkstückoberseite und Messer) ist jederzeit über den Bedienbildschirm einstellbar. Die Positionsrückmeldung erfolgt über ein lineares Potentiometer mit einer Genauigkeit von ±5 mm. Für die Sicherheit des Bedieners bei Eingriffen unter dem beweglichen Balken kann der Balken hydraulisch in der oberen Position verriegelt werden; diese Verriegelung greift automatisch beim Maschinenstopp oder beim Werkzeugwechsel.

Hauptmerkmale

• Geschweißter mechanischer Rahmen: Fester Tisch und oberer Balken auf vertikalen Ständern für strukturelle Stabilität.
• Symmetrische Schneidkraft: Ausgelegt für präzise und reproduzierbare Schnitte über die Matrizenfläche.
• Fortschrittliches HMI: Bedienoberfläche mit Mehrsprachenunterstützung und Speicherung von bis zu 999 Produktionsprogrammen.
• Hohe Produktionsleistung: Bis zu 18 Schnitte pro Minute, abhängig von Konfiguration und Matrize.
• Anpassbare Integration: Optionen für Zu‑ und Abführung sowie Automatisierung nach Produktionsanforderung.
• Herkunft: Hergestellt in Frankreich.

Kommerzielle Vorteile

• Vielseitigkeit: Verarbeitet Bahnen oder Platten, einlagige oder mehrlagige Materialien, flexibel oder halbhart.
• Wartungsfreundlichkeit: Verfügbare Ersatzteile zur Vereinfachung der Wartung und Reduzierung von Stillstandszeiten.
• Skalierbarkeit: Konfigurationen und Optionen, die an zukünftige Produktionsanforderungen angepasst werden können.

Verfügbare Optionen

• VFS STANDARD (Standardkonfiguration)
• Ölkühler‑Einheit
• Hydraulische Matrizenfixierung oben und unten

Technische Daten

• Netzanschluss: 400 V Drehstrom + Neutral + Erde, 50 Hz
• Leistung: 12 kW bis 40 kW je nach Version
• Pneumatische Versorgung: Trockenluft, 6 bar
• Schnitttischbreite: nach Ihren Bedürfnissen
• Schnitttischtiefe: nach Ihren Bedürfnissen
• Schließkraft: 100 Tonnen bis 500 Tonnen
• Haltedauer Druck: einstellbar von 1 bis 250 s
• Planheitsabweichung: ±0,1 mm/m (feste untere Platte und obere bewegliche Platte)
• Schnellabstiegsgeschwindigkeit: einstellbar von 50 bis 270 mm/s
• Langsamer Abstieg: einstellbar von 5 bis 20 mm/s
• Öffnungsgeschwindigkeit: einstellbar von 50 bis 270 mm/s
• Einstellbarer Hub: 20 bis 1000 mm (andere Hübe auf Anfrage)
• Spalt zwischen Tisch und Balken (ohne Matrize): 1000 mm (andere Spalte auf Anfrage)
• Arbeitshöhe (Oberkante Tisch): 800 mm
