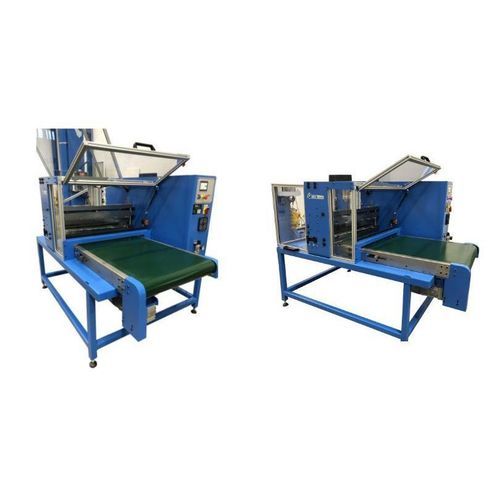

Cutter-Schneidemaschine für Gummifür Schaumfür Textil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bearbeitetes Material
- für Gummi, für Schaum, für Textil, für technische Gewebe, für Verbundstoffe, für Karton
- Steuerung
- servogesteuert
- Aufbau
- Großformat
- Weitere Eigenschaften
- mit Servomotor, pneumatisch
- Z-Hub
40 mm
(2 in)- Rohrdurchmesser
130 mm
(5 in)- Schnittgeschwindigkeit
Max: 0,5 m/s
(1,64 ft/s)Min: 0 m/s
(0 ft/s)- Wiederholbarkeit
1 mm
(0,0394 in)- Gesamtbreite
Max: 2.000 mm
(79 in)Min: 600 mm
(24 in)- Wechselzeit
7 s
Beschreibung
Übersicht
- Diese breite Serie von Querschneidern vervollständigt das Angebot, das mit einem kleinen 80 mm Tischquerschneider beginnt und für das Schneiden weicher Materialien bestimmt ist.
- Erhältliche Standardbreiten: 600 mm und 2000 mm. Kundenspezifische Breiten können ebenfalls angeboten werden.
- Doppelte Vorschubwalze vor der Querschneidemaschine, um das Material entsprechend der programmierten Länge vorzuschieben.
- Das Öffnen und Schließen der Walze erfolgt pneumatisch, um das Materialhandling zu erleichtern.
- Beide Walzen: 130 mm Durchmesser und mit Naturkautschuk überzogen.
- Die untere Walze wird von einem Servomotor / Servoantrieb angetrieben, der eine Stoppgenauigkeit von +/- 1 mm gewährleistet.
- Die Vorschubgeschwindigkeit ist von 0 bis 30 m/min einstellbar.
- Die obere Walze ist frei drehbar.
- Die Vorschubparameter (Vorschubschritt, Geschwindigkeit, Beschleunigung, Verzögerung usw.) werden von der Steuerkonsole aus gesteuert.
- Vor der Doppelwalze ist eine manuell gesteuerte Breitenführung installiert.
- Der Querschnitt wird von einer Maschine mit einer oberen Klinge ausgeführt, die sich vertikal über einen Hub von 40 mm bewegt.
- Der Hub wird durch ein Kurbel- und Schiebesystem angetrieben, das von einer Antriebseinheit angetrieben wird; die feste untere Gegenklinge sorgt für den Gegenstromschnitt.
- Abschirmung der gesamten Produktionslinie gemäß den geltenden Normen.
- Rahmen und Ständer aus Aluminium und Makrolon.
- Zykluszeit für einen 2000 mm Vorschub und einen Schnitt (ohne Evakuierungszeit): 7 Sekunden.
- Standard-Materialbreiten: 600 mm und 2000 mm (Sonderbreiten möglich).
- Vorschubwalzen: Durchmesser 130 mm, Naturkautschukbelag.
- Antrieb der Unterwalze: Servomotor/Servoantrieb; Anhaltegenauigkeit +/- 1 mm.
- Vorschubgeschwindigkeitsbereich: 0-30 m/min.
- Obermesser Vertikalhub: 40 mm.
- Konstruktion: Aluminium- und Makrolon-Rahmen; Vollverkleidung zur Einhaltung der Sicherheitsvorschriften.
---
