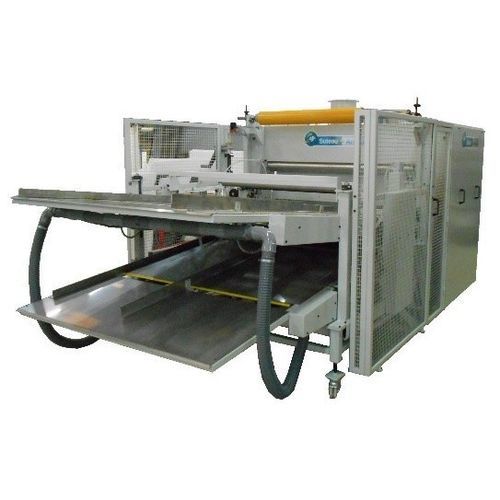

Heißwalzmaschine

rolle-zu-Rolleautomatisiertmanuell

Übersicht
Entwickelt und hergestellt von SUTEAU-ANVER, ist diese Maschine für die Thermofusion (Verschmelzung einer Seite jeder Platte) von zwei PE-Platten ausgelegt. Andere thermoplastische Materialien auf Anfrage. Zuführung und Austrag der Platten können manuell oder über optionale automatische Systeme erfolgen.

Technische Daten der PE-Platten
Breite: 400 mm – 1 500 mm
Länge: 600 mm – 2 600 mm
Eintrittsdicke: 10 mm – 290 mm
Austrittsdicke: 20 mm – 300 mm

Technische Merkmale
Rahmen
Rohrrahmen lackiert, geschweißt, mit verstellbaren Nivellierfüßen.

Untere Eintrittsplatte
Untere Eintrittsplatte aus gestanztem Blech; Winkel manuell verstellbar von 0° bis -10°. Zwei seitliche Führungen manuell verstellbar zur Anpassung an verschiedene Plattenbreiten.

Obere Eintrittsplatte
Obere Eintrittsplatte aus gestanztem Blech; Höhe manuell verstellbar zur Aufnahme unterschiedlicher Plattendicken. Zwei seitliche Führungen manuell verstellbar.

Heißluftdüse
Heißluftdüse am Ende der oberen Platte (Eingang zur Kalander) befestigt, um das Material vor dem Verbinden aufzuschmelzen. Düsentemperatur am Bedienfeld einstellbar von 50 bis 250 °C (andere Bereiche auf Anfrage). Düsenhöhe manuell einstellbar.

Kalander
Bestehend aus 8 motorisierten Walzen (4 oben, 4 unten) angetrieben von einem Getriebemotor. Walzenöffnung manuell verstellbar (untere Walzen fest, obere Walzen verstellbar). Auffangtisch (Ausgang) Länge: 2,5 m.

Steuerung / Betriebsdaten (wie aufgeführt)
Vorschubgeschwindigkeit: einstellbar 1–10 m/min (andere Spezifikationen geben 3–15 m/min über Potentiometer an).
Düsenaustrittstemperatur: einstellbar 50–250 °C (andere Bereiche auf Anfrage).
Walzenschichtdicke: einstellbar 20–300 mm.
Höhe obere Eintrittsplatte: manuelle Einstellung.
Winkel obere Eintrittsplatte: manuelle Einstellung 15°–20°.
Winkel untere Eintrittsplatte: manuelle Einstellung 0° bis -10°.
Stromversorgung: 400 V Drehstrom + Neutralleiter + Schutzleiter, 50 Hz.
Druckluftversorgung: trockene Luft, 6 bar.

Optionen

• Adhäsionsabwickler mit Bremse
• Automatisches Zuführsystem für Platten
• Arbeiten von Rollen
• Längsschnitt
• Querschnitt
• Aufwickler
• Plattenstapler

Merkmale / technische Daten

• Hersteller: SUTEAU-ANVER
• Anwendung: Thermische Verbindung von zwei PE-Platten (Verschmelzung einer Seite jeder Platte)
• Plattenbreitenbereich: 400 mm – 1 500 mm
• Plattenlängenbereich: 600 mm – 2 600 mm
• Eintrittsdickenbereich: 10 mm – 290 mm
• Austrittsdickenbereich: 20 mm – 300 mm
• Einstellbarer Walzendruck/Schichtdicke: 20 mm – 300 mm
• Anzahl motorisierter Walzen: 8 (4 oben, 4 unten) angetrieben durch Getriebemotor
• Walzengeschwindigkeitssteuerung: über Potentiometer einstellbar (3–15 m/min bzw. 1–10 m/min je nach Dokument)
• Düsentemperaturbereich: 50–250 °C
• Düse: am Ende der oberen Platte befestigt, Höhenverstellung manuell
• Obere Eintrittsplatte: gestanztes Blech, höhenverstellbar, seitliche Führungen einstellbar, Winkel 15°–20°
• Untere Eintrittsplatte: gestanztes Blech, Winkel verstellbar 0° bis -10°, seitliche Führungen einstellbar
• Auffangtisch Länge (Ausgang): 2,5 m
• Stromversorgung: 400 V Drehstrom + N + PE, 50 Hz
• Druckluftversorgung: trockene Luft 6 bar
• Andere Materialien und Temperaturbereiche auf Anfrage erhältlich
