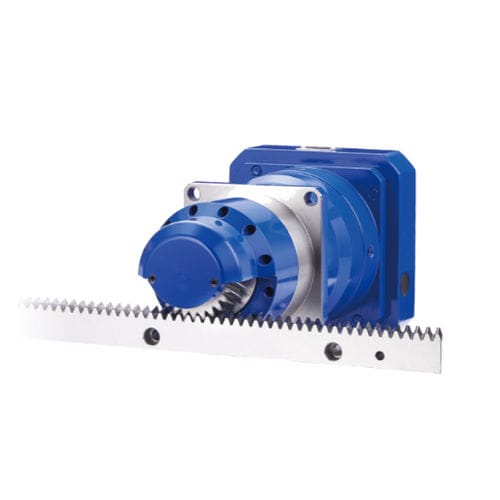

Getriebe für Zahnrad-Schienen-Antrieb HP seriesPlanetenkoaxialmit Hohlwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Hohlwelle, Ritzel-Wellen
- Drehmoment
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
- Anzahl Stufen
- einstufig, zweistufig
- Leistung
- Präzision, Hochleistung, mit geringem Spiel, hohe Effizienz, Hochdrehmoment, wartungsfrei, für schwere Lasten, mit hoher Gesamtsteifigkeit, mit hoher Drehzahl, hochkapazitiv
- Anwendungen
- für Servomotor, für Schwerzerspanung, für Industrieanwendung, für Zahnrad-Schienen-Antrieb, für Maschinen, für Drehmaschinen, für die chemische Industrie
- Weitere Eigenschaften
- kompakt, Industrie, modular, für Werkzeugmaschinen, hochqualitativ
- Rotationsgeschwindigkeit
Max: 4.500 rpm
(28.274,33 rad.min-1)Min: 1.100 rpm
(6.911,5 rad.min-1)- Spielraum
Max: 0,08 °
Min: 0,02 °
Beschreibung
Die Serie HP ist mit einer einzigartigen hohlen Abtriebswelle ausgestattet, die den Einbau eines Getriebes mit weniger Zähnen ermöglicht und mit einem kleineren Servomotor kompatibel ist. Eine äußere Abdeckung mit einem zusätzlichen Lager auf der Abtriebsseite kann die Radiallast erhöhen.
Charakteristisch:
1. Geringes Getriebespiel
Mikrospiel: eine Stufe ≤ 1 arcmin; zwei Stufen ≤ 3 arcmins.
Reduziertes Spiel: eine Stufe ≤ 3 arccmins; zwei Stufen ≤ 5 arcmins.
Standardspiel: eine Stufe ≤ 5 arcmins; zwei Stufen ≤ 7 arcmins.
2. Hoher Wirkungsgrad
Einstufig 97%, Zweistufig 94%
3.Große radiale und axiale Belastung.
Verwendung von hochwertigen Kegelrollenlagern zur Verstärkung der Radial- und Axialkraft.
4. Hohe Dynamik und schnelle Reaktion
Agile Reaktion aufgrund des geringen Trägheitsmoments.
---
