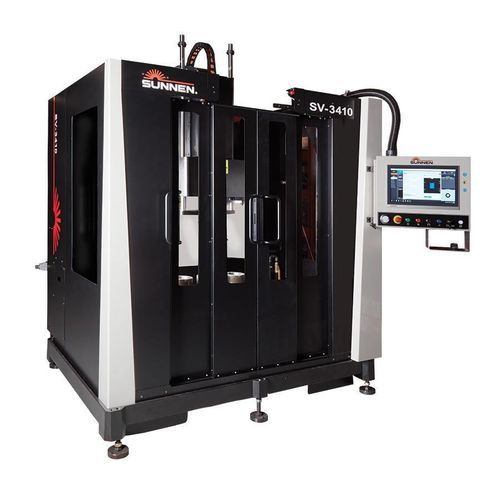

Vertikale Honmaschine SV-3400

CNCelektrischautomatisch

Produktdetails
Die Honmaschinen der SV-3400-Serie kombinieren Leistung, Präzision, Haltbarkeit und Technologie, um das vertikale Honen wirtschaftlicher und produktiver denn je zu machen. Mit einem Fokus auf Benutzerfreundlichkeit integriert diese innovative Lösung einen synchronisierten Servohub und eine Spindel, um eine wirklich konstante Kreuzschraffur im gesamten Bohrloch zu erreichen. Das Werkzeug kann in jedem Teil des Lochs verweilen, von Ende zu Ende, und das geradeste, rundeste Bohrloch erzeugen.

Spezifikationen

• Durchmesserbereich (ID): 19 - 203 mm (.75 - 8.0 in.)
• Werkstückgewicht: 900 kg (2000 lbs.)
• Mehrere Hublängenmodelle ermöglichen die Anpassung der Maschine an die Anwendung: 582 mm (20.75 in.) bis 2285 mm (90.0 in.)
• Spindelgeschwindigkeiten (modellabhängig): 10 bis 600 U/min
• Hubgeschwindigkeiten (modellabhängig): bis zu 186 spm

Modelle

• SV3410 - Vertikale Honmaschine, Einzelne Säule/Standardhub/ 400/460 V 50/60 Hz/CE/Servo X-Achsen-Säulenbewegung (inklusive Schutzset)
• SV3415 - Vertikale Honmaschine, Einzelne Säule/Standardhub/ 400/460 V 50/60 Hz/CE/4-Stationen-Index-Tisch (inklusive Schutzset)
• SV3460 - Vertikale Honmaschine, Einzelne feste Säule/60 Zoll Hub/SV2410 Basis/T-Nut-Tisch/CE/400/460 V 50/60 Hz (inklusive Schutzset)
• SV3490 - Vertikale Honmaschine, Einzelne feste Säule/60 Zoll Hub/SV2410 Basis/T-Nut-Tisch/CE/400/460 V 50/60 Hz (inklusive Schutzset)
• SV3400-2 - Vertikale Honmaschine, Zwei feste Säulen/Führungsstöpsel/3-Positionen-Index-Tisch/30 Zoll Hub

Merkmale + Vorteile

• Einfach zu bedienendes flexibles Sunnen2-Steuerungssystem sorgt für schnelle Umstellungen und Bedienerschulung
• Neueste Sicherheitstechnologie
• Mehrere Maschinenkonfigurationen verfügbar
• Präzisions-Servo-Spindel mit 6.3 kw (8.5 hp) liefert überlegene Bohrungsqualität
• Rotationszufuhrsystem und überlegene Werkzeugauswahl (GHSS; GHTS; PH; CV/CK; P20/P28; MPS) liefern extrem präzise Bohrungen
• Optionale T-Nut-Tisch, Index-Tisch und erhöhter Befestigungsrahmen ermöglichen Befestigungsvielfalt
• Schwere vertikale und horizontale Schlittenführungen sorgen für überlegene Leistung und lange, störungsfreie Lebensdauer, automatisches Schmiersystem ist Standard für kritische Komponenten

Zusätzliche Informationen
Mit seinem 6.3 kw (8.5 HP) Servo-Spindelmotor und dem leistungsstarken 8.0 kw (10.8 hp) Servo-Hubmotor kann die SV-3400-Serie fast jede Aufgabe bewältigen. Sie ist perfekt für die Produktion mittlerer bis hoher Stückzahlen in großen Bohrungen von 19 mm bis 203 mm (.75 in. bis 8.0 in.) und eignet sich für eine Vielzahl von Anwendungen.

Merkmale / Technische Spezifikationen

• Durchmesserbereich (ID): 19 - 203 mm (.75 - 8.0 in.)
• Werkstückgewicht: 900 kg (2000 lbs.)
• Hublänge: 582 mm (20.75 in.) bis 2285 mm (90.0 in.)
• Spindelgeschwindigkeiten: 10 bis 600 U/min (modellabhängig)
• Hubgeschwindigkeiten: bis zu 186 spm (modellabhängig)
• Servo-Spindelmotor: 6.3 kw (8.5 HP)
• Servo-Hubmotor: 8.0 kw (10.8 HP)
