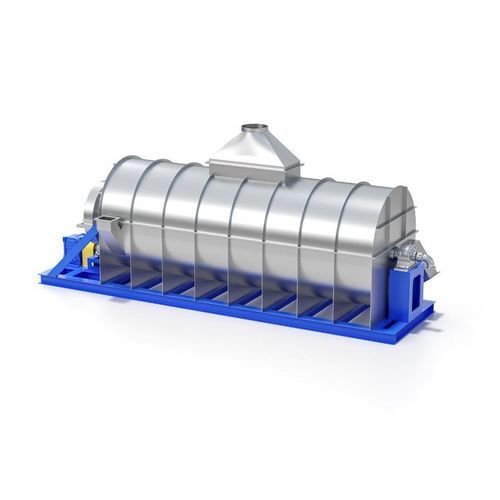

Konvektionstrockner TDB series

kontinuierlichkompaktModular

Produktübersicht: Der Rohrbündeltrockner ist ein indirekt beheizter Dampftrockner und bekannt für seine effiziente und schonende Behandlung von Produkten. FUNKTIONSWEISE Das dampfbeheizte Rohrbündel dreht sich langsam in einem festen Gehäuse und transportiert das zu trocknende Produkt axial durch den Trockner. Schaufeln transportieren das Produkt entlang des Umfangs des Gehäuses, wo es bei jeder Drehung durch das beheizte Rohrbündel fällt. Die wirtschaftliche und schonende Trocknung wird durch Kontakt mit den Rohren und Konvektion erreicht. Die Wärmequelle ist typischerweise gesättigter Dampf zwischen 4 und 10 barg, Lösungen mit niedrigerem Dampfdruck sind verfügbar. HAUPTDESIGNMERKMALE - Effektive Selbstreinigung zur Minimierung von Totzonen, Produktansammlungen und Produktabbau - Hervorragendes Kneten und Mischen für bessere Homogenisierung - Effektiver Wärmetransfer - Hohe Oberflächenerneuerungseffizienz - Großes freies Dampfvolumen - Präzise und gleichmäßige Temperaturkontrolle durch große Wärmeübertragungsflächen - Kontinuierliche oder Chargenverarbeitung - Prozessintensivierung - Verarbeitung von klebrigen und hochviskosen Produkten - Verweilzeit ist unabhängig von der Rührergeschwindigkeit, breite und flexible Bandbreite an durchschnittlichen Verweilzeiten - Zuverlässige Prozessskalierung von Pilot- zu Industrieeinheiten - Große Produktionskapazitäten, Skaleneffekte - Maximale Prozesserträge pro Volumeneinheit - Zuverlässiges, robustes Design - Kurze Amortisationszeit VORTEILE - Trocknung nur mit indirektem Dampf und Umgebungsluft, bedeutet keine Verschmutzung Ihres Produkts. - Niedrige Installationskosten durch modulares Design und Vorfertigung. - Schonende Trocknung durch niedrige Temperaturen. - Niedriger Energieverbrauch im Bereich von 1,25 bis 1,3 lbs Dampf/lbs Wasserverdampfung. - Optimale Abdichtung und Isolierung sichern hohe Feuchtkugeltemperaturen und optimieren die Energierückgewinnung bis zu 67% in weiteren Prozessen (z.B. Verdampfer). - Sicherer Prozess: minimierter Sauerstoffgehalt gewährleistet das geringste Explosions- und Brandrisiko. ATEX-Design bei Bedarf. - Sauber und umweltfreundlich: Integrierter Staubabscheider zur Minimierung von Staubemissionen in die Atmosphäre – geschlossene Systeme sind ebenfalls verfügbar. - Geschlossenes gasdichtes System sowie Design für Trocknung unter Atmosphärendruck sind möglich. ANWENDUNGEN - Stärke- und Getreideindustrie - Alkohol / Ethanol und Brauerei - Energie & Umwelt MODELLE UND TECHNISCHE SPEZIFIKATIONEN Modell | Verdampfungskapazität (kg/h) | Rohrbündeldurchmesser (mm) | Rohrbündellänge (mm) | Anzahl der Rohre | Installierte Leistung (kW) SK-TBD-1.0 | 500 | 1000 | 4000 | 60 | 7.5 SK-TBD-1.5 | 800 | 1500 | 4000 | 90 | 11 SK-TBD-2.0 | 1200 | 2000 | 4000 | 120 | 15 SK-TBD-2.5 | 1600 | 2500 | 4000 | 150 | 18.5 SK-TBD-3.0 | 2000 | 3000 | 4000 | 180 | 22 Hauptmerkmale / Technische Spezifikationen: - Indirekt beheizter Dampftrockner - Drehendes Rohrbündel in festem Gehäuse - Schaufelbasierter axialer Produkttransport - Dampfdruck: 4–10 barg (niedriger verfügbar) - Verdampfungskapazität: 500–2000 kg/h (siehe Tabelle) - Rohrbündeldurchmesser: 1000–3000 mm - Rohrbündellänge: 4000 mm - Anzahl der Rohre: 60–180 - Installierte Leistung: 7.5–22 kW - Anwendungen: Stärke, Getreide, Alkohol, Brauerei, Energie, Umwelt
