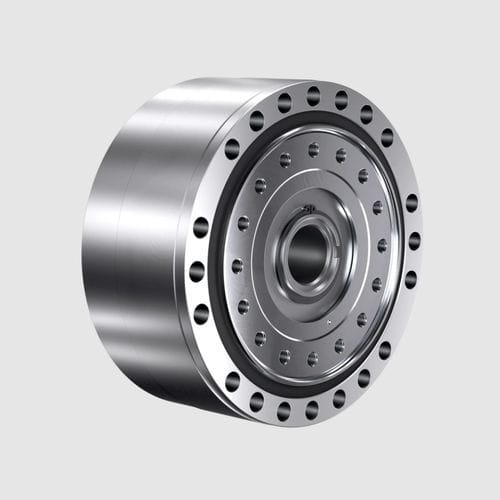

Zykloidgetriebe B series

koaxialmit Keilbohrungmit Keilwelle

Kurzbeschreibung
Kompaktes, vollständig abgedichtetes Cyclo-Getriebe für industrielle Automatisierungsanwendungen mit sehr geringem Spiel und lebenslanger Schmierung.

Übersicht
Universell einsetzbares Getriebe für zahlreiche Automatisierungsaufgaben. Kompaktes zylindrisches Gehäuse, ausgelegt für direkte Integration in Antriebssysteme.

• Totspiel (backlash): <1 arcmin
• Vollständig abgedichtet und betriebsbereit
• Wartungsfrei, lebenslang geschmiert
• Erhältlich in 4 Größen (B15, B25, B35, B45)
• Fünf Übersetzungen je nach Größe
• Modulare Motorbefestigungsoptionen

Eingangswellen-Varianten

• Keilwelle (Standard)
• Spannring (Standard)
• Profilwelle (optionell)

Wichtige Produktdaten (Kurzüberblick)
Kein nennenswertes mechanisches Spiel
Totspiel: <1 arcmin
Größen: 4 (B15, B25, B35, B45)
Übersetzungen: 29:1 / 59:1 / 89:1 / 119:1 / 179:1 (Verfügbarkeit abhängig von der Größe)
Nominales Ausgangsdrehmoment: 179 Nm bis 1.569 Nm (bei n1 = 1.500 rpm)
Beschleunigungsdrehmoment: 417 Nm bis 4.000 Nm
Max. kurzfristiges Spitzendrehmoment: 834 Nm bis 8.000 Nm
Eingangsdrehzahl: bis zu 6.400 rpm
Max. zulässiges Biegemoment: 883 Nm bis 4.000 Nm
Biegesteifigkeit: 510 Nm bis 2.450 Nm
Axialbelastungskapazität: 3.924 N bis 15.000 N
Torsionssteifigkeit: bis zu 540 Nm/arcmin

Wichtigste Produktdaten (Highlights)
Beschleunigungsdrehmoment: bis zu 4.000 Nm
Höchste einstufige Übersetzung: 179:1
Kleinster Gehäusedurchmesser: 126 mm (B15)

Hauptmaße und Gewicht
Tabellenkopf: Größe | Länge L [mm] | Durchmesser G [mm] | Durchmesser D [mm] | Durchmesser d1 (1) [mm] | Gewicht [kg]
B15 | 72.5 | 126 | 90 | 19 | 4.9
B25 | 81.3 | 156 | 114 | 24 | 8.4
B35 | 93.5 | 186 | 140 | 32 | 14.1
B45 | 108.5 | 231 | 174 | 38 | 24.3
Durchmesser G = Gehäusedurchmesser
Durchmesser D = Haupt-Abtriebsdurchmesser
Durchmesser d1 = Antriebswellen-Durchmesser
(1) Maximalwerte, angepasst an den Kundenmotor

Hauptdaten — Drehmoment und Drehzahl
Tabellenkopf: Größe | Nominales Ausgangsdrehmoment (1) [Nm] | Beschleunigungs-/Bremsmoment [Nm] | Durchschnittliche Antriebsdrehzahl (2) [rpm] | Max. Antriebsdrehzahl [rpm]
B15 — (i 29) 218 Nm; (i 59, 89, 119) 232 Nm | Beschleunigungs-/Bremsmoment 417 Nm / 613 Nm | Durchschnittliche Drehzahl 4.200 / 5.600 rpm | Max. 6.230 / 6.400 rpm
B25 — (i 29) 419 Nm; (i 59, 89, 119) 449 Nm | Beschleunigungs-/Bremsmoment 721 Nm / 1.029 Nm | Durchschnittliche Drehzahl 3.100 / 4.200 rpm | Max. 5.360 / 5.490 rpm
B35 — (i 29) 741 Nm; (i 59, 89, 179) 820 Nm | Beschleunigungs-/Bremsmoment 1.336 Nm / 1.960 Nm | Durchschnittliche Drehzahl 2.500 / 3.300 rpm | Max. 4.270 / 4.330 rpm
B45 — (i 29) 1.000 Nm; (i 59, 89, 179) 1.569 Nm | Beschleunigungs-/Bremsmoment 3.189 Nm / 4.000 Nm | Durchschnittliche Drehzahl 1.900 / 2.600 rpm | Max. 3.450 / 3.500 rpm
(1) Bei Antriebsdrehzahl n1 = 1500 rpm; (2) Bei 50 % Lastzyklus

Ausgangslagerkapazität
Tabellenkopf: Größe | Max. zulässiges Biegemoment [Nm] | Max. zulässige Axiallast Schub/Zug [N]
B15 | 883 | 3.924
B25 | 1.660 | 5.220
B35 | 2.700 | 9.000
B45 | 4.000 | 15.000

Verfügbare Übersetzungen
Tabellenkopf: Größe | Übersetzungen
B15 | 29 / 59 / 89 / 119
B25 | 29 / 59 / 89 / 119
B35 | 29 / 59 / 89 / 119
B45 | 29 / 59 / 89 / 119 / 179

Eigenschaften / Vorteile

• Kompaktes zylindrisches Design für platzsparende Integration
• Hohe Torsionssteifigkeit bis zu 540 Nm/arcmin
• Hohe Überlastkapazität — kurzfristiges Spitzendrehmoment bis zu 4.000 Nm
• Hohe Wirkungsgrade
• Vollständig abgedichtet und lebenslang wartungsfrei
• Lebenslang geschmiert für jede Einbaulage

Technische Daten / Spezifikationen

• Serie / Typ: Fine Cyclo B-Series Type F4C
• Totspiel (backlash): <1 arcmin
• Verfügbare Größen: B15, B25, B35, B45 (4 Größen)
• Übersetzungen (je nach Größe): 29:1, 59:1, 89:1, 119:1, 179:1
• Nominaler Ausgangsdrehmomentbereich: 179 Nm bis 1.569 Nm (bei n1 = 1.500 rpm)
• Beschleunigungsdrehmomentbereich: 417 Nm bis 4.000 Nm
• Max. kurzfristiges Spitzendrehmoment: 834 Nm bis 8.000 Nm
• Eingangsdrehzahl: bis zu 6.400 rpm
• Max. zulässiges Biegemoment: 883 Nm bis 4.000 Nm
• Biegesteifigkeit: 510 Nm bis 2.450 Nm
• Axialbelastungskapazität: 3.924 N bis 15.000 N
• Torsionssteifigkeit: bis zu 540 Nm/arcmin
• Kleinster Gehäusedurchmesser: 126 mm (B15)
• Gewichtsbereich (je Größe): B15 = 4.9 kg; B25 = 8.4 kg; B35 = 14.1 kg; B45 = 24.3 kg
• Eingangswellen-Optionen: Keilwelle, Spannring, Profilwelle (optional)
• Gehäuse: kompaktes zylindrisches, vollständig abgedichtet
