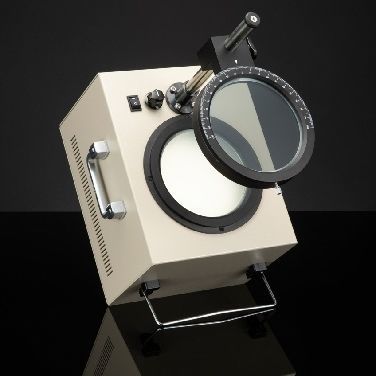

Tester / optische Qualität TS-13N

für optische Linsefür pharmazeutische Anwendungenfür die Elektronik

Übersicht
Der TS-13N prüft optische Spannungen und Strukturen in transparenten Materialien wie Glas und Kunststoffen. Er macht Eigenspannungen und Unregelmäßigkeiten des Brechungsindex sichtbar, die zu Bruchanfälligkeit, Verformungen oder Rissen führen können, und unterstützt so die Qualitätskontrolle von Glüh- und Formprozessen.

Funktion und Prüfverfahren
Das Gerät verfügt über einen drehbaren Rahmen mit Skala von 0° bis 100°; 0° entspricht dem spannungsfreien Referenzzustand, die stärksten Spannungsfarben zeigen sich meist bei etwa 90°. Auf der Skala wird ein zulässiges Qualitätslimit festgelegt: Sind Spannungsfarben bei einem Wert unterhalb dieses Limits sichtbar, gilt die Glühbehandlung als unzureichend. Farbeindruck und Intensität können abhängig vom Material und der Probendicke variieren.

Hinweise zur Glühbehandlung
Glühen umfasst das Erhitzen auf eine vorgegebene Temperatur, das Halten für eine kontrollierte Zeit und das langsame Abkühlen. Eine korrekte Glühbehandlung baut Eigenspannungen ab, verbessert die Bearbeitbarkeit und reduziert die Gefahr von Rissen oder Verformungen. Unzureichendes Glühen führt häufig zu optischen Spannungen und Strukturen, die mit diesem Prüfgerät detektiert werden.

Bilder und Muster
Beispielbilder zeigen typische Effekte wie Fließbilder von Harz und Strukturen in Glas und dienen als visuelle Referenz bei der Prüfung.

Anwendungsbereiche

• Qualitätskontrolle nach dem Glühen von Vials und Ampullen
• Prüfung von Glasbauteilen für Röntgen- und Bildgebungsgeräte
• Überprüfung von Polarisatoren und optischen Bauteilen in der Laser- und Photonikfertigung

Technische Daten

• P/N: TS-13N
• Beschreibung: Optischer Spannungsprüfer
• Abmessungen: 235 x 235 x 400 mm
• Okulartyp: Einzeltubus
• Stromversorgung: AC 100–220 V
• Lichtquelle: Weißes LED mit Steuerung
• Vergrößerung: n/a
• Preis: Anfrage (RFQ)
