LED-Mikrometer TS-HM series

VerniermanuellPräzision

Produktübersicht

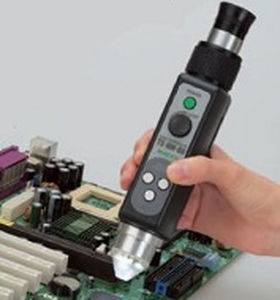

Das Handmikrometer TS-HM mit integrierter LED-Beleuchtung ist ein kompaktes Messmikroskop für präzise Sichtprüfungen und direkte Messungen kleiner Bauteile. Es eignet sich für Leiterplattenprüfung, elektronische Bauteile, bearbeitete Metallteile und Druckzeichen und ermöglicht kabelunabhängigen, portablen Einsatz im Labor und vor Ort.

Hauptmerkmale

• All-in-one-Design: Integrierte LED-Beleuchtung und internes Batteriesystem für kabelosen Betrieb.
• Echte Bildlage: Dachprisma-Optik liefert ein aufrechtes, nicht seitenverkehrtes Bild für natürliche Betrachtung und einfachere Ausrichtung.
• Multifunktions-LED-Beleuchtung: Neun hochhelle weiße LEDs in drei Gruppen, wählbare Beleuchtungssequenzen und einstellbare Helligkeit zur Verbesserung von Kontrast und Tiefenwahrnehmung.
• Integrierte Messskala: Präzisionsskala im Okular ermöglicht direkte visuelle Messung; Auflösung abhängig von der Vergrößerung.
• Kamerakompatibilität: Optionaler TS-HM-USB-Adapter zur Montage von C-mount/CS-mount-Kameras; kompatibel mit USB, NTSC, GigE und CameraLink. Smartphone-Adapter für mobile Erfassung möglich.
• Batteriebetrieben: Betrieb mit vier AAA-Batterien für mobile Inspektionen.

Anwendungen

• Leiterplatten- und Schaltungsprüfung
• Überprüfung von Lötstellen und Mikrokomponenten
• Prüfung von Druckzeichen und Etiketten
• Oberflächenfinish- und Bearbeitungsteilevermessung
• Qualitätskontrolle vor Ort und Service-Diagnostik

Modellvarianten und Spezifikationen

• TS-HM-25 — Vergrößerung: 25x | E.F.V.: 7,2 mm | Kleinste Teilung: 0,05 mm | Messbereich: 5,0 mm
• TS-HM-60 — Vergrößerung: 60x | E.F.V.: 3,0 mm | Kleinste Teilung: 0,02 mm | Messbereich: 2,0 mm
• TS-HM-120 — Vergrößerung: 120x | E.F.V.: 1,8 mm | Kleinste Teilung: 0,01 mm | Messbereich: 1,0 mm

Zusätzliche Hinweise
Das Okular verfügt über eine integrierte Präzisionsskala, die sofortige Messungen ohne externe Vorrichtungen ermöglicht. Optionale Zubehörteile: C/CS-Mount-Kameraadapter (TS-HM-USB-Serie) und Stative/Halter wie TS-P22Z für stationären Betrieb.

Technische Daten

• Marke: SUGITOH CO., LTD.
• Produktfamilie / Serie: TS-HM series
• Vergrößerungsoptionen: 25x, 60x, 120x
• Effektives Sichtfeld (E.F.V.): 7,2 mm (25x), 3,0 mm (60x), 1,8 mm (120x)
• Kleinste Teilung (Auflösung): 0,05 mm (25x), 0,02 mm (60x), 0,01 mm (120x)
• Messbereich: 5,0 mm (25x), 2,0 mm (60x), 1,0 mm (120x)
• Beleuchtung: 9 hochhelle weiße LEDs, dreistufige Beleuchtungssequenz, dimmbare Helligkeit
• Stromversorgung: Internes Batteriesystem, betrieben mit vier AAA-Batterien
• Optik: Dachprisma für aufrechte, nicht invertierte Darstellung
• Kamerakompatibilität: C/CS-Mount-Kameras; empfohlene Sensorgröße 2/3" oder größer; optionaler TS-HM-USB-Adapter verfügbar
• Typische Anwendungen: Leiterplattenprüfung, Lötstellen-/Verbindungsprüfung, Prüfung von Zeichen/Etiketten, Oberflächeninspektion, QC vor Ort
