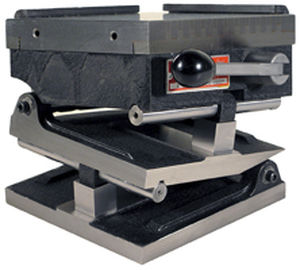

Magnetspannplatte mit Standardpolen MS series

Sinustischquadratischfür große Werkstücke

MAGNA-SINE™ Magnetische Sinusplatten sind mit extrem leistungsstarken keramischen Magnetspannern ausgestattet. Mit stationären Magneten in der Deckplatte und einem beweglichen Magnetkern bieten diese Spannfutter eine durchschnittliche Haltekraft von bis zu 100 Pfund pro Quadratzoll. Das ist fast doppelt so viel Haltekraft wie bei einem Standard-Futter! Die Spannfutter bieten eine maximale Aufnahme von kleinen und großen Teilen durch eine Kombination aus feinem und Standard Polabstand. Alle mit Ausnahme des Futters sind aus Stahl gefertigt und auf Rc 58-60 gehärtet. Der Schwenkblock bietet vollflächigen Kontakt mit den Messblöcken, die sie sicher an ihrem Platz halten. Die Lehrenblock- und Scharnierrollen sind geschliffen und geläppt für Geradheit und Rundheit. Eine exklusive Verriegelungsvorrichtung innerhalb der Scharnierrolle sorgt für eine formschlüssige Verriegelung mit Spreizwirkung. Beide Schrauben verriegeln zur Vorderseite des Gerätes hin und ziehen die Deckplatte unverzerrt nach unten auf die Einstelllehrenblöcke. Die Winkelgenauigkeit ist garantiert innerhalb von 5 Sekunden vom Bogen bis 15°, 10 Sekunden bis 30° und 15 Sekunden bis 45°. Seiten- und Rückenschienen sind im Lieferumfang enthalten. Erhältlich als STANDARD (wie abgebildet) oder OPPOSITE-Hand. Langstreckenzertifizierung Ein Formular mit den angegebenen Größen und/oder Toleranzen. Die tatsächlichen Abmessungen dieser Größen und/oder Toleranzen. Eine Aussage, dass die zur Messung des Werkzeugs verwendeten Normen auf das National Institute of Standards and Technology rückführbar sind. Kurzform-Zertifizierung Ein Formular, das bescheinigt, dass das angegebene Produkt den Herstellerspezifikationen entspricht, bevor es unser Werk verlässt.
