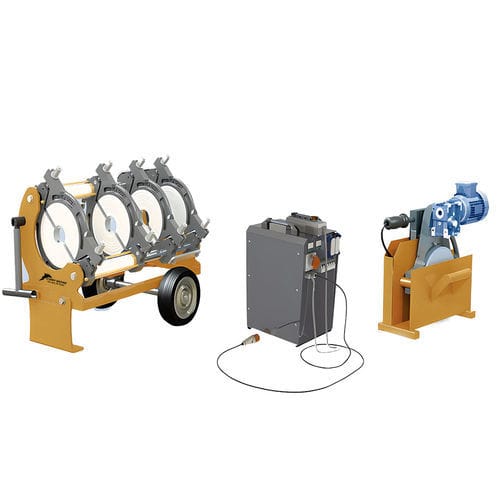

Hydraulische Schweißmaschine Sm250

StumpfmanuellBenchtop

Gehäuse der SM250 Stumpfschweißmaschine Der Hauptkörper trägt die zu verschweißenden Kunststoffrohre mit zwei beweglichen und zwei festen Klemmen, die deren Fixierung und Zentrierung gewährleisten. Das System wird mit einer hydraulischen Druckkraft beaufschlagt. Mit zwei Kolben auf der Trägerwelle treibt diese Kraft die beweglichen Klemmen vor und zurück und sorgt so für die für den Schweißvorgang erforderliche Bewegung. SM250 Stumpfschweißmaschinen-Heizung Es handelt sich um das Element der Stumpfschweißmaschine, das die mit dem Entgraten auf die gewünschte Rauheit gebrachten Rohrstumpfoberflächen durch Erwärmung mit der Heizplatte für den Fügeprozess vorbereitet. Die Temperatureinstellung der Heizung erfolgt über den digitalen Temperaturregelthermostat an der Heizplatte. SM250 Stumpfschweißmaschine Hydraulische und elektrische Steuereinheit Elektrische und hydraulische Steuereinheit; die für den Betrieb der Maschine erforderliche Elektrizität wird dem Heizer und dem Trimmer zugeführt und der hydraulische Druck der Hauptmaschine; die Steuereinheit wird mit einem Handschalter bedient. An der Handsteuerung befinden sich vier Tasten und ein Schalter. Mit den Tasten werden die beweglichen Greifer vorwärts und rückwärts bewegt, mit dem Schalter wird der Trimmer betätigt. SM250 Stumpfschweißmaschine Gehäusebox Der Gehäuse- und Stützkasten verhindert, dass der Heizer Wärme verliert, und der Trimmer schützt den Heizer vor äußeren Einflüssen (Stöße, Wasser usw.), indem er ihn stützt.
