Manueller Kipper ITM01

hydraulischIBCEdelstahl

Produktübersicht

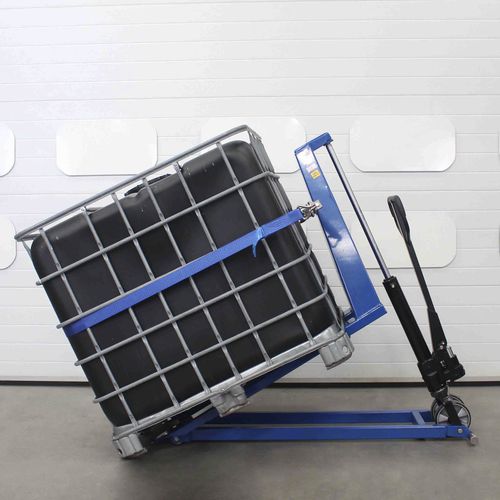

Der IBC-Kipper ITM01 ist eine manuell-hydraulische Einheit, die zum vollständigen Entleeren von IBCs mit offenem Boden konzipiert ist und Produktverlust minimiert. Das Kipp-System ist für IBCs mit einer zulässigen Tragfähigkeit (SWL) von bis zu 1000 kg ausgelegt und nicht für IBCs mit geschlossenem Boden vorgesehen.

Wesentliche Merkmale

• Gabellayout und Konstruktion: feste Gabeln mit einer Außenbreite von 540 mm zum Einfahren unter standardmäßige 1000-Liter-IBC mit offenem Boden.
• Sicherung des IBC: 50 mm Edelstahlratsche und 50 mm Polyesterband zur Sicherung während des Dekantierens; Ratschenspannung und Schnellverschluss zur Entnahme.
• Manuelles Kippen: Schnellhub manuell-hydraulische Pumpe, betrieben durch Pumpen eines Griffes; Steuerhebel und Senkventil bringen den IBC wieder in die aufrechte Position.
• ATEX-Option: ITM01-Ex-Variante verfügbar für Zonen 1, 2, 21 und 22 (Gas und Staub); Hydraulikheber für elektrische Kontinuität ausgelegt; Konformitätserklärung wird geliefert.
• Konstruktion: Stahlrahmen mit Edelstahlsicherung; unlegierter Stahl sandgestrahlt, Edelstahlteile aqua-gestrahlt; Grundierung und Polyesterpulverbeschichtung auf unlegiertem Stahl; Edelstahloberflächen glatt und gereinigt.
• Mobilität und Betrieb: Gerät kann unbeladen bewegt werden; Kippvorgang erfolgt bei stationärem Gerät.

Leistungsdaten

• Zulässige Tragfähigkeit (SWL): 1000 kg
• Kippwinkel: 28° max. (ausreichend, um einen offenen IBC vollständig zu entleeren)
• Bedienereinsatz: <15 kg manueller Kraftaufwand am Pumpenhebel

Konstruktion, Räder und Oberflächen

• Gabelbreite (außen): 540 mm
• Gabellänge: 1170 mm
• Einheitenlänge: 1725 mm
• Vorderräder: Palettenrollen, 80 mm, Präzisionslager
• Hinterräder: lenkbare Räder, 200 mm, Präzisionslager
• Radmaterialien: aluminiumzentrierte Naben mit Polyurethan-Reifen
• Einheitsfarbe: RAL 5010 (blau)
• Konformität: CE / UKCA

Dokumentation
Technische Spezifikation und Bedienungsanleitung werden für Modell ITM01 geliefert; das vollständige Datenblatt enthält Abmessungen, Gewichte und Wartungsanweisungen.

Technische Daten

• Modell: ITM01
• Zulässige Tragfähigkeit (SWL): 1000 kg
• IBC-Kompatibilität: kompatibel mit IBCs mit offenem Boden (nicht für geschlossene IBCs)
• Kippwinkel: 28° max.
• Gabelbreite (außen): 540 mm
• Gabellänge: 1170 mm
• Einheitenlänge: 1725 mm
• Hebesystem: manuell-hydraulisches Schnellhubsystem mit Steuerhebel und Senkventil
• Bewegung: Gerät nur unbeladen bewegen; Gerät bleibt während des Kippens stationär
• Sicherungsmethode: 50 mm Edelstahlratsche und 50 mm Polyesterband
• Konstruktion: Stahlrahmen mit Edelstahlsicherung
• Metallvorbereitung: sandgestrahlter Baustahl, aqua-gestrahlte Edelstahlteile
• Oberflächenbehandlung: Grundierung und Polyesterpulverbeschichtung auf Baustahl; Edelstahl glatt
• Einheitsfarbe: RAL 5010 (blau)
• Vorderräder: Palettenrollen 80 mm, Präzisionslager
• Hinterräder: lenkbare Räder 200 mm, Präzisionslager
• Radmaterialien: aluminiumzentrierte Naben mit Polyurethanreifen
• Konformität: CE / UKCA
• ATEX-Option: ITM01-Ex verfügbar für Zonen 1, 2, 21 und 22; Erdungs-/Kontinuitätsfunktionen und Konformitätserklärung geliefert
