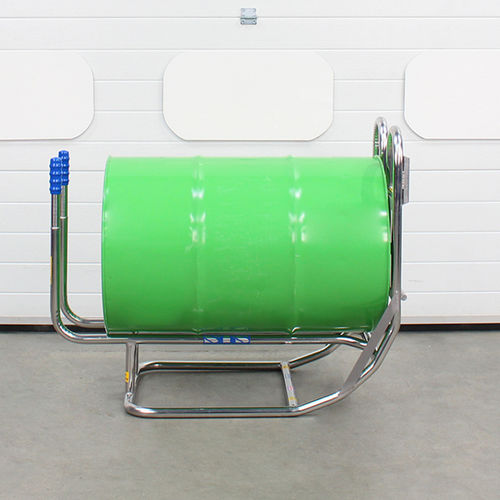

Manueller Fassheber DCR02

handbetriebenEdelstahlauf Gabelstapler montiert

Übersicht
Die Wendevorrichtung DCR02 ermöglicht das sichere Umsetzen von Trommeln 200–220 L von vertikaler in horizontale Lage für Transport und Lagerung im Regal. Entwickelt, um Trommeln so zu positionieren, dass Gabelstapler oder Stapler von unten anheben können.

Hauptmerkmale

• Geringer Bedienaufwand: ergonomische Griffhöhen und Wendegeometrie erlauben das Ausrichten von Trommeln bis 300 kg mit einer Eingabekraft unter 25 kg.
• Sicheres Beladen: Grundplatte für sicheres Beladen mit kompatiblen Trommelwagen oder Hebevorrichtungen; optimiert für Trommeln 200–220 L (für 200 L ausgelegt).
• Gabelstaplerkompatibles Design: Nach der Rotation können Gabelstapler oder Stapler unterfahren, um die Trommel anzuheben und waagrecht im Regal zu lagern.
• Edelstahlkonstruktion 304: glatte, hygienische Oberfläche mit hoher Korrosionsbeständigkeit, geeignet für Lebensmittel-, Chemie- und Pharmaindustrie.
• ATEX-Option: Ex-zertifizierte Variante DCR02-Ex für den Einsatz in Gefahrenzonen verfügbar.

Bedienung und Handhabung
Ergonomische Griffe und das Wendeprofil des Wiegenrahmens reduzieren die manuelle Eingabekraft und ermöglichen kontrollierte Rotation. Der Bediener kann die Trommel sicher und mit geringem Aufwand von vertikal nach horizontal rollen/ziehen. Anschließend kann ein Gabelstapler die Trommel aus der Wiege heben.

Materialien und Bauweise
Hergestellt aus Edelstahl 304 für Haltbarkeit, Korrosionsbeständigkeit und hygienische Oberflächen. Geschweißte Konstruktion und glatte Oberflächen erleichtern Reinigung und Wartung.

ATEX / Ausführung für Gefahrenbereiche
Die Variante DCR02-Ex ist für die Zonen 1, 2, 21 und 22 zertifiziert. ATEX-Einheiten werden so gefertigt, dass elektrische Kontinuität und Erdung sichergestellt sind; Griffe sind leitfähig zur Ableitung statischer Ladung. Jede Einheit wird mit einer Konformitätserklärung geliefert, die die relevanten Richtlinien und Normen abdeckt.

Enthaltene / zugehörige Funktionen

• Kann mit kompatiblen STS-Geräten geladen/entladen werden, z. B. Trommelhebewagen und Trommelheber (Herstellerreferenzen).
• Konzipiert zur Integration in vollständige Handhabungspakete einschließlich Wagen, Hebevorrichtungen und optionaler ATEX-Upgrades.

Technische Daten

• Modell: DCR02
• Nennlast: 300 kg
• Benötigte Bedienkraft: < 25 kg
• Trommelkompatibilität: Stahl- und Kunststofftrommeln mit geschlossenem Deckel und flachen Seiten, 200–220 L (für 200 L ausgelegt)
• Ausgabehöhe: N/A (siehe modell DCR01 für Ausgabe)
• Laden/Entladen: kompatibel mit STS-Modellen (z. B. DTC01, DTP04, DTP05, DTP08)
• Konformität: CE / UKCA
• ATEX-Modell: DCR02-Ex zertifiziert für Zonen 1, 2, 21 und 22 (elektrische Kontinuität und Erdung)
• Konstruktionsmaterial: Edelstahl 304
