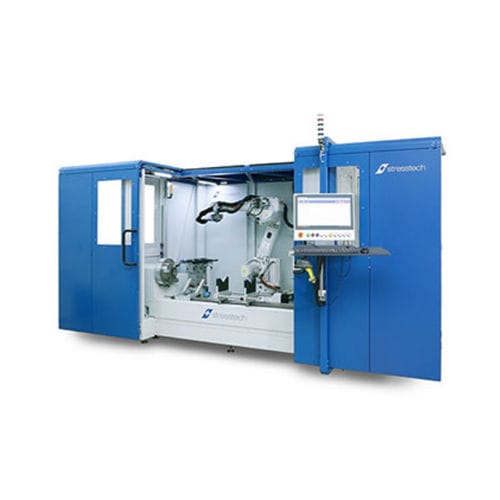

Robotisiertes Inspektionssystem RoboScan M

KameraLaserRaster

RoboScan M ist für die Qualitätskontrolle von kleinen bis großen kreisförmigen symmetrischen Teilen wie PKW- und LKW-Wellen konzipiert. RoboScan M bietet schnelle und flexible Messungen mit hoher Wiederholgenauigkeit für horizontal orientierte Teile mit einer Länge von bis zu 1500 mm. - Bedienerfreundliche Benutzeroberfläche mit zwei verschiedenen Softwareoptionen - Freier Zugang zur Teileaufspannung ermöglicht ergonomische Arbeitsposition - Schnelle Messzyklen auch bei Inline-Messungen - Das RoboScan M-System besteht aus Standardfunktionen, obligatorischem Zubehör und Optionen. Gehäuse Der Roboter befindet sich in der Sicherheitseinhausung, in der das gesamte Messbewegungssystem untergebracht ist. Die Sicherheitseinhausung ist mit einem Not-Aus-System, zwei Sicherheitstüren an der Vorderseite und einer Sicherheitstür (Serviceklappe) auf der linken Seite ausgestattet, die den Zugang zum Sensorlagerregal für die Sensorwartung ermöglicht. Der Schaltschrank ist in die Kabine integriert. Roboter - ABB Industrieroboter - ABB Robotersteuerung - ABB Teach-Pendant Messprogrammier-Software - Die Software zur Messprogrammierung kümmert sich um den Betrieb des Roboters, wenn Programme erstellt werden. Das Erstellen von Messprogrammen ist leicht gemacht. Die Messprogrammiersoftware ist mit unserem Messdatenauswertungsprogramm ViewScan verbunden. Die Messprogrammiersoftware ist abhängig von dem zu messenden Teil. Standardmäßig gibt es zwei Optionen: - Stresstech Teaching App: geeignet für vertikal orientierte Teile wie Hypoidzahnräder, Lager - HTML-basierte Mensch-Maschine-Schnittstelle: Geeignet für Wellen, z. B. zum Messen von Nocken und Kurbelwellenzapfen.
