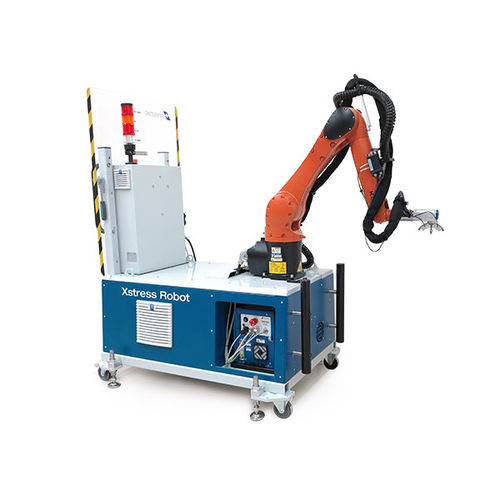

Röntgenmesssystem Xstress Robot

robotisiertTeilezur Kontrolle

All-inclusive System Für röntgenografische Eigenspannungs- und Restaustenitmessung. Xstress Robot Systeme mit Robotergoniometer machen Röntgenbeugungsmessungen einfach und flexibel, auch auf komplizierten Geometrien, groß oder klein. • Xstress Robot ist ein fortschrittliches Spannungsmessystem basierend auf Festkörperdetektortechnik. • Alle Bewegungen wir Kippungen und Rotationen werden vom Roboter ausgeführt. • Das ermöglicht automatisches Mapping in allen 6 Freiheitsgraden, z.B. auf Turbienenschaufeln. • Komplett individuell angepasste, genaue und wiederholbare Messabäufe sind möglich. Technische Spezifikationen • Absolutgenauer 6-Achs Industrieroboter. • Zwei symmetrisch angeordnete MOS Lineardetektoren. Winkelauflösung 0.03°–0.06°/Pixel in 2θ. • Einfach einzustellender 2θ-Winkel. • Röntegnröhren: Max. Output 30 kV/10 mA/300 W; Cr, Cu, Co, Fe, V, Ti, Mn. Cr-Röhre als • Standard. Röhrenwechsel innerhalb von 10 Minuten ohne Spezialwerkzeug. • Wechselkollimatoren mit 1, 2, 3, 4 and 5 MillimeterMessfleck. Spezial Kollimatoren optional. • Drei Messabstände als Standard: 50, 75 und 100 mm. Andere Abstände möglich. • X3003 Zentraleinheit • Hochspannungsgenerator 5–30 kV/0–10 mA freih einstellbar innerhalb der Limits. • Abgeschlossener Kühlwasserkreislauf. • Enthält alle notwendigen Sicherheitsschaltkreise. • Universelle Stromversorgung. Betrieb im Feld, in der Produktion oder im Labor.
