Hydraulikanschluss X33-1 series

VakuumSchweißT

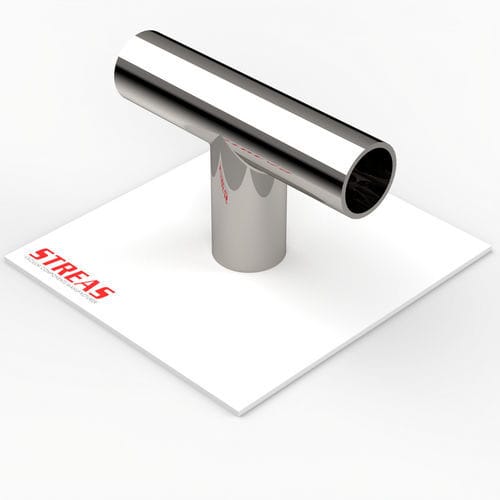

Schweiß-T-Stück für Vakuum und Fluidtransport, ausgelegt für die TRS-Linie (Typ DD). Verfügbar in Edelstahl AISI 304 und AISI 316 mit mechanisch polierter Außenfläche und roher Innenfläche. Verschiedene Durchmesser und Wandstärken für industrielle Rohrleitungen und Vakuumanlagen.

Wesentliche Informationen:

• Linie: TRS
• Linientyp: DD
• Produkttyp: Geschweißtes T-Stück
• Materialien: AISI 304, AISI 316
• Oberflächen: mechanisch poliert außen / innen roh, komplett roh

Artikel (Auswahl der im Tabellenblatt vorhandenen Varianten):

• Code: X33-1-0509 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 14 mm (0.552 in) — B: 1,5 mm (0.06 in)
• Code: X33-1-0629 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 18 mm (0.709 in) — B: 1,5 mm (0.06 in)
• Code: X33-1-0718 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 20 mm (0.788 in) — B: 2 mm (0.079 in)
• Code: X33-1-0867 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 254 mm (10 in) — B: 2 mm (0.079 in)
• Code: X33-1-0952 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 28 mm (1.103 in) — B: 1,5 mm (0.06 in)
• Code: X33-1-0987 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 38 mm (1.497 in) — B: 1,5 mm (0.06 in)
• Code: X33-1-1032 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 42,4 mm (1.67 in) — B: 1,5 mm (0.06 in)
• Code: X33-1-1076 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 44,5 mm (1.752 in) — B: 2 mm (0.079 in)
• Code: X33-1-1484 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 50,8 mm (2 in) — B: 2 mm (0.079 in)
• Code: X33-1-1121 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 54 mm (2.126 in) — B: 2 mm (0.079 in)
• Code: X33-1-1154 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 70 mm (2.756 in) — B: 2 mm (0.079 in)
• Code: X33-1-1198 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 76 mm (2.993 in) — B: 2 mm (0.079 in)
• Code: X33-1-1243 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 88,9 mm (3.5 in) — B: 2 mm (0.079 in)
• Code: X33-1-0388 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 104 mm (4.095 in) — B: 2 mm (0.079 in)
• Code: X33-1-1591 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 108 mm (4.252 in) — B: 3 mm (0.119 in)
• Code: X33-1-1056 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 154 mm (6.063 in) — B: 2 mm (0.079 in)
• Code: X33-1-0587 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 159 mm (6.26 in) — B: 3 mm (0.119 in)
• Code: X33-1-0666 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 204 mm (8.032 in) — B: 2 mm (0.079 in)
• Code: X33-1-0756 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 219 mm (8.623 in) — B: 3 mm (0.119 in)
• Code: X33-1-0806 — Material: AISI 304 — Oberfläche: pol. ext. & roh int. — A: 25,4 mm (1 in) — B: 1,5 mm (0.06 in)

Technische Merkmale / Spezifikationen:

• Anwendung: Vakuum und Fluidtransport
• Materialien: AISI 304 und AISI 316 (Varianten in der Tabelle)
• Oberflächen: mechanisch poliert außen / innen roh oder komplett roh
• Verfügbare Maße: mehrere A-Varianten (Durchmesser) von 14 mm bis über 267 mm laut Tabelle; B-Stärken variabel (1,5 mm, 2 mm, 3 mm usw.)
• Technische und kommerzielle Dokumentation verfügbar (Produktblatt und technische Spezifikation PDF)

Bestellung und Dokumentation:

• Wählen Sie beim Bestellen den Code und die Materialvariante aus der Tabelle
• Technische Datenblätter und Zeichnungen auf Anfrage verfügbar
