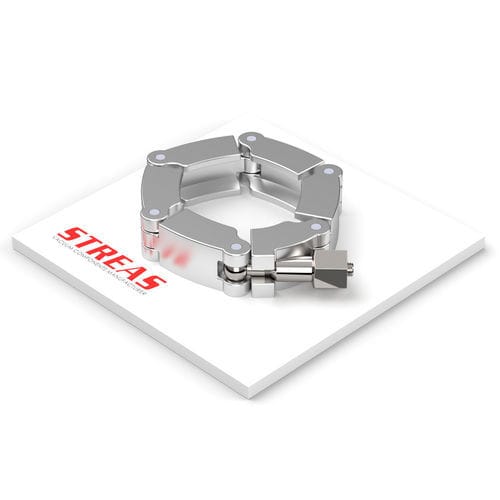

Spannkette CSC series

Ketten-Schelle der KF-Linie, entwickelt zum Spannen von KF-Flanschen in Vakuumsystemen. Es handelt sich um ein modulares Spannelement, das aus mehreren verketteten Segmenten besteht; der Verschluss erfolgt durch Kontakt mit dem Flanschschenkel mittels einer gerändelten Kopfmutter.

Artikelvarianten (Produktübersicht)

• CSC1016KF-A: Material: Aluminium; Oberfläche: Natur; DN: 10/16; A: 50 mm (1.969 in); Verfügbarkeit: Hoch
• CSC2025KF-A: Material: Aluminium; Oberfläche: Natur; DN: 20/25; A: 64 mm (2.52 in); Verfügbarkeit: Hoch
• CSC3240KF-A: Material: Aluminium; Oberfläche: Natur; DN: 32/40; A: 78 mm (3.071 in); Verfügbarkeit: Hoch
• CSC50KF-A: Material: Aluminium; Oberfläche: Natur; DN: 50; A: 100 mm (3.937 in); Verfügbarkeit: Hoch
• CSC1016KF-N: Material: Nylon; Oberfläche: Natur; DN: 10/16; A: 50 mm (1.969 in); Verfügbarkeit: Mittel
• CSC2025KF-N: Material: Nylon; Oberfläche: Natur; DN: 20/25; A: 64 mm (2.52 in); Verfügbarkeit: Mittel
• CSC3240KF-N: Material: Nylon; Oberfläche: Natur; DN: 32/40; A: 78 mm (3.071 in); Verfügbarkeit: Mittel
• CSC50KF-N: Material: Nylon; Oberfläche: Natur; DN: 50; A: 100 mm (3.937 in); Verfügbarkeit: Mittel

Eigenschaften / technische Daten

• Linie: KF
• Linien-Typ: KF
• Produkttyp: Klemmverschlüsse (Kettenschelle)
• Verfügbare Materialien: Aluminium und Nylon
• Standardoberfläche: Natur
• Verschlussmechanismus: Verschluss durch Kontakt mit dem Flanschschenkel mittels einer gerändelten Kopfmutter
• Konfiguration: Element aus mehreren verketteten Segmenten (modular für verschiedene DN)
• Hauptreferenzmaß (A): erhältlich in 50 mm, 64 mm, 78 mm, 100 mm (Zollangaben je Artikel)
• Technische Dokumentation verfügbar: Produktblatt und technische Datenblätter (PDF)
