Kugelsitzventil / manuell / pneumatisch gesteuert / für Gas
ELLIPS

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Kugelsitzventil / manuell / pneumatisch gesteuert / für Gas Kugelsitzventil / manuell / pneumatisch gesteuert / für Gas - ELLIPS
{{requestButtons}}

Eigenschaften

  • Typ:

    Kugelsitz

  • Betätigung:

    manuell, pneumatisch gesteuert

  • Medium:

    für Gas, für Erdgas

  • Korpus:

    Schrägsitz, Edelstahl

  • Anwendung:

    Kryogen

  • Weitere Eigenschaften:

    Faltenbalgabdichtung

  • Temperatur:

    Min: -196 °C (-321 °F)

    Max: 50 °C (122 °F)

  • Druck:

    25 bar (362,6 psi)

  • DN:

    Min: 8 mm

    Max: 100 mm

Beschreibung

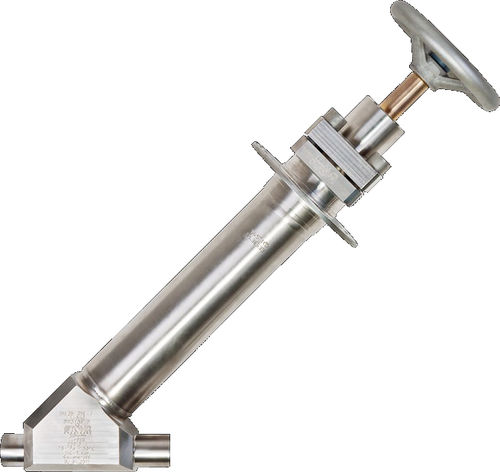

Schrägsitz-Kaltventil mit Faltenbalg in pneumatischer oder handbetätigter Ausführung.

Der besonders geformte Dichtsitz lässt das Medium im geöffneten Zustand ohne Hindernisse durch das Ventil strömen. Die ELLIPS-Ventile sind somit besonders interessant, wenn ein geringer Strömungswiderstand für Sie von Bedeutung ist.
Das Schrägsitzventil Ellips ist von DN 8 bis DN 100 mit PN 25 und für Temperaturen bis -253 °C verfügbar.

Die ELLIPS-Serie zeichnet sich durch das sehr gute Verhältnis DN zu Kv-Wert aus. Das ELLIPS-Ventil ermöglicht eine kleinere Nennweite als üblich zu verwenden.
