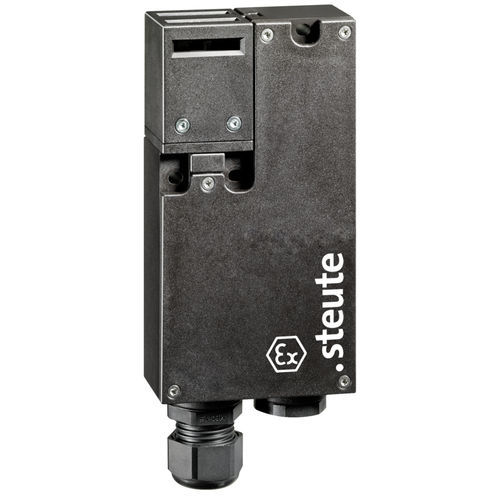

Sicherheitszuhaltung für die Zugangskontrolle Ex STM 295 series

explosionssicher

• Ex-Zone 1 und 21 • Kunststoffgehäuse • Anschlussraum • Ruhe- oder Arbeitsstromprinzip • Schutzisoliert X • Zuhaltekraft 1000 N • Achtung: Benötigte internationale Zulassungen bei Bestellung bitte mit angeben! Angewandte Normen EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1 Gehäuse Thermoplast, glasfaserverstärkt, schlagfest, selbstverlöschend UL 94 V-0 Betätiger Edelstahl 1.4301 Schaltertyp Bauart 2 Kodierungsstufe geringe Kodierung Anzugsmoment Deckelschrauben: 0,5 … 0,6 Nm Gehäusebefestigungsschrauben: 1 … 1,3 Nm Schalteinsätze M3 Schraubanschlussklemmen: min. 0,6 Nm Hubmagnet M3,5 Schraubanschlussklemmen: min. 0,8 Nm Schutzart IP64 (IEC/EN 60529) B10d (10 % Nennlast) 1 Million TM max. 20 Jahre Kontaktmaterial Silber Schaltsystem Schleichschaltung, Öffner zwangsöffnend A Schaltelemente 1 Öffner/1 Schließer + 1 Öffner/1 Schließer oder 2 Öffner + 1 Öffner/1 Schließer oder 2 Öffner/1 Schließer + 2 Öffner/1 Schließer, Form Zb Anschlussart Schraubanschlussklemmen Anschlussquerschnitt Hubmagnet: 0,2 … 1,5 mm2 (AWG 24 … 16) Schalteinsätze: 0,75 … 1,5 mm2 (AWG 18 … 16) Leitungseinführung 2 x M20 x 1,5 (inkl. 1 Kabelverschraubung) Klemmbereich 7 … 12 mm Bemessungsisolations­spannung Ui 250 V Bemessungsstoßspannungs­festigkeit Uimp 4 kV Gebrauchskategorie AC-15; DC-13 Bemessungsbetriebsstrom/-spannung Ie/Ue Freigabe-/Meldekontakte: 3 A/250 VAC; 0,25 A/230 VDC oder 1,5 A/250 VAC; 0,25 A/230 VDC; Gleichstrom-Hubmagnet: 0,08 A / 24 VDC +10 %/–15 % Kurzschlussschutz 3 A / 1,5 A gG/gN-Sicherung; Gleichstrom-Hubmagnet: 2 A (träge) Leistungsaufnahme <2,5 W (Dauerbetrieb), max. 47 W (für 250 ms)
