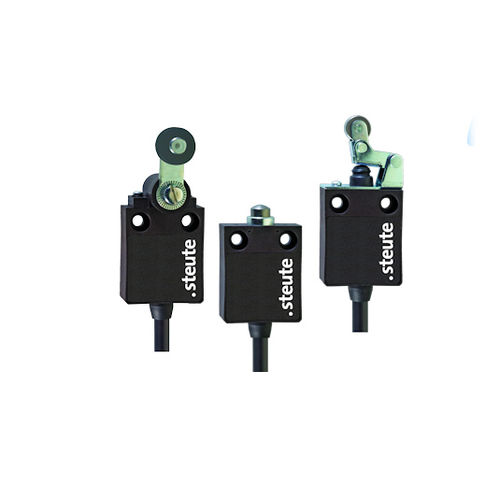

Drehnocke-Endschalter ES 13

verstärktisoliertselbstverlöschend

• Kunststoffgehäuse • Schutzisoliert • Schleichschaltung • 2 oder 3 Kontakte • Ausführung mit 3 Kontakten hat einen seitlichen Kabelausgang • Aneinanderreihbar • Mit konfektionierter Leitung • Vergoldete Kontakte auf Anfrage erhältlich • Ex Version erhältlich • Angewandte Normen - EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 Gehäuse - Thermoplast, glasfaserverstärkt, schlagfest, selbstverlöschend UL 94 V-0 Schaltertyp - Bauart 1 Kodierungsstufe - keine Kodierung Anzugsmoment - Gehäusebefestigungsschrauben: max. 5 Nm Schutzart - IP 67 nach IEC/EN 60529 B10d (10 % Nennlast) - 2 Millionen TM - max. 20 Jahre Kontaktmaterial - Silber Schaltsystem - Schleichschaltung, Öffner zwangsöffnend ; Zwangsöffnung abhängig vom verwendeten Betätiger Schaltelemente - 1 Öffner/1 Schließer oder 2 Öffner/1 Schließer, Form Zb Anschlussart - Anschlussleitung 2 Kontakte: H05VV-F, 3 Kontakte: 6 x AWG 20 Anschlussquerschnitt - 2 Kontakte: 4 x 0,75 mm²; 3 Kontakte: 6 x 0,56 mm² Bemessungsstoßspannungs­festigkeit Uimp - 4 kV Bemessungsisolations­spannung Ui - 250 V Konventioneller thermischer Strom Ithe - 6 A Bemessungsbetriebsstrom/-spannung Ie/Ue - 6 A/250 VAC; 0,25 A/230 VDC; 4 A/24 VDC Gebrauchskategorie - AC-15; DC-13 Kurzschlussschutz - 6 A gG/gN-Sicherung Umgebungstemperatur - –20 °C … +75 °C Mech. Lebensdauer - > 1 Million Schaltspiele Schalthäufigkeit - max. 1800/h Schaltpunktgenauigkeit bei wiederholtem Schalten - ± 0,1 mm Kontaktöffnungsweite - 2 Kontakte: max. 2 x 4,5 mm; 3 Kontakte: max. 2 x 3,5 mm
