Übersicht

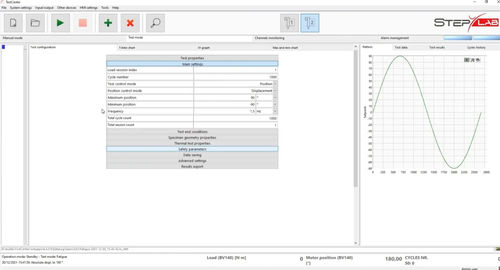

Test Center ist eine universelle Prüfstandssoftware für STEP Lab Systeme, entwickelt zur Optimierung mechanischer Prüfabläufe in Labor und Produktion. Sie ermöglicht vollständige Prüfkonfiguration, Echtzeit-Datenerfassung und -visualisierung sowie schnelle Berichtserstellung in gängigen Office-Formaten.

Hauptfunktionen

• Vereinheitlichte Steuerung einer breiten Palette von STEP Lab Prüfmaschinen (statisch und dynamisch).
• Anpassbare Prüfparameter und Definition der Prüfkörper.
• Konfiguration statischer Prüfungen (Zug, Druck, Biegung) und dynamischer Prüfungen (Schlag, zyklisch) inklusive erweiterter Wellenformen und Sequenzen.
• Echtzeit-Anzeige numerischer Werte und Prüfkurven.
• Post-Processing: Datenanalyse, Zusammenfassungs-Tabellen und historische Vergleiche.
• Schnelle Berichtserstellung und Export nach Word, Excel und PDF.

Software-Funktionen (Überblick)

• Prüfanpassung mit editierbaren Presets und benutzerdefinierten Profilen.
• Flexible Prüf-Einstellungen für statische und dynamische Modi; Unterstützung verschiedener Wellenform- und Regelarten.
• Sequenz-Editor für benutzerdefinierte Aktionsabläufe und integrierte Passagen.
• Multiaxiale Prüfverwaltung zur Vorbereitung und Durchführung über Einachs-Prüfungen hinaus.
• Konfiguration zyklischer Prüfungen in Weg- oder Kraftregelung.
• Echtzeit-Multikanal-Visualisierung und Kurvenplot.
• Berichtserstellung & Datenexport in gängige Office-Formate.
• Post-Processing und Vergleich historischer Prüfergebnisse.

Verfügbare Prüfmodule

• Statisches Modul: Steuerung statischer mechanischer Prüfungen (Zug, Druck, Kriechen) mit Datenerfassung, Leistungsprüfungen, Wellenform-Kompensation und QA-Profilen.
  • Bericht & Analyse: Kraft vs. Weg, Kraft vs. Geschwindigkeit, Weg vs. Zeit, Festigkeit vs. Zeit, Geschwindigkeit vs. Zeit, Zustand vs. Zeit, Spitzenkraft vs. Temperatur, kombinierte Zeit-Weg-Geschwindigkeit und Prüfzusammenfassungen.
• Kriechmodul: Deformationsanalyse über die Zeit.
• Fatique-Module: HCF-Unterstützung (axial, 3-/4-Punkt-Biegung, überhängende Beanspruchung, rotierender Balken) und LCF in Dehnungsregelung mit Wellenform, Frequenz, Max-Dehnung/Dehnungsbereich, A/R- und R-Verhältnissen, Umschaltpunkten und Abbruchbedingungen.
• Multi-Action- und Multi-Achsen-Module für kombinierte dynamische Prüfungen.
• Dämpfer-Modul (F&E und EOL): umfassende Dämpfertests mit K*, K', Phase, Tan Delta, Dämpfung, Energie, Amplitudenberechnungen; PWM-Kanalsteuerung für aktive Dämpfer; Grenzwertkontrolle und inkrementelle Temperaturprüfungen.
• DMA-Modul: Dynamische mechanische Analyse viskoelastischer Materialien mit bis zu vier gleichzeitigen Regelkanälen; Messung dynamischer Steifigkeit, Phasenwinkel, Dämpfung und Modul; Sweeps nach Frequenz/Amplitude/Temperatur.
• Feder-Modul: spezielle Prüfungen für Federn.
• EOL-Modul: Echtzeitberechnungen, Toleranzbewertung für Hochgeschwindigkeitsproduktion, Chargenstatistik, Park-/Test-/Abholpositionen, Gas-/Federkrafttests und Diagnoseanzeigen.
• HIL-Modul: Hardware-in-the-Loop Integration.
• Profilwiedergabe: Punkt-für-Punkt-Prüfung und Wiedergabe historischer Spitzen.
• Benutzerdefinierte Tests: Entwicklung nach kundenspezifischen Anforderungen.

Zusatzfunktionen

• Integration mit Drittanbieter-Acquisition-Modulen (z. B. HBM für Dehnungsmessstreifen, National Instruments für hochfrequente analoge Erfassung).
• Betrieb unter Nicht-Umgebungsbedingungen durch Integration von Klimakammern.
• Preload-Reset: Rückgängigmachung der Auswirkungen von Vorspannung bei der Probenbefestigung.

Berichterstellung, Verarbeitung und Bedienbarkeit

• Schnelle Berichtserstellung mit vorkonfigurierten Sätzen und Export nach Microsoft Word, Excel und PDF.
• Post-Processing-Tools für erfasste Daten mit Zusammenfassungs-Tabellen und Vergleichsansichten.
• Intuitive und einfache Bedienoberfläche, ausgelegt für Labor- und Produktionsumgebungen.

Technische Spezifikationen

• Unterstützte Prüfarten: statisch (Zug, Druck, Biegung), dynamisch (Aufprall, zyklisch), Fatigue (HCF/LCF), Kriechen, DMA, multiaxial und kundenspezifische Sequenzen.
• Regelarten: Kraftregelung, Wegregelung, geschwindigkeitsbasierte Regelung für spezifische Module (z. B. EOL).
• Echtzeit-Erfassung und Anzeige: multikanalige numerische und grafische Visualisierung von Prüfkurven.
• Multikanal-Dynamikregelung: bis zu vier simultane dynamische Regelkanäle für DMA und erweiterte Module.
• Datenexportformate: Microsoft Word, Excel, PDF.
• Integration: Unterstützung für Drittanbieter-DAQ-Systeme (HBM, National Instruments) und Klimakammer-Steuerung.
• EOL-Funktionen: Chargenverarbeitung, statistische Analyse, Toleranzbewertung, Diagnose und Hochgeschwindigkeitslaufzeit-Fähigkeit.
• Dämpfer-spezifisch: K*/K'/Phase/Tan Delta/Dämpfung/Energie-Berechnungen, PWM-Steuerung, Temperaturüberwachung und inkrementelle Temperaturprüfungen.
