Ausdauer-Prüfmaschine ST series

LeistungsfähigkeitLeistungmechanisch

Produktübersicht
Die Lastaufbauten von STEP Lab sind so ausgelegt, dass sie eine große Bandbreite mechanischer Lastkonfigurationen aufnehmen können, von einfachen statischen Prüfungen bis hin zu komplexeren Dauertests. Konzipiert für hohe Steifigkeit, nahtlose Integration und lange Lebensdauer bieten die modularen Rahmenlösungen von STEP Lab die Leistung und Flexibilität, die Prüflabore benötigen, um sich an wechselnde Prüfanforderungen anzupassen.

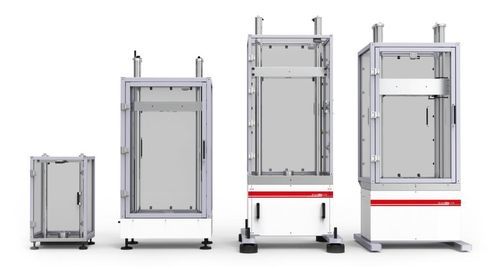

Standardkonfigurationen

• ST05
• ST015T (Tisch)
• ST015F (Boden)
• ST100

Hinweise
Modulare Rahmen können entsprechend spezifischer Prüfanforderungen kundenspezifisch angepasst werden und in allen Aspekten modifiziert werden (Rahmentyp, Kreuzkopf, Sicherheitsgriffe, Position des Schaltschrankes usw.).

Konfigurationsbeispiel — ST015 – Lastaufbau
Rahmentyp

• B – Tischgerät
• F – Bodengerät

Kreuzkopfverstellung

• M – Manuelle Kreuzkopfverstellung (Kurbel oben)
• L – Manuelle Kreuzkopfverstellung (seitliche Kurbel)
• E – Elektrische Kreuzkopfverstellung

Position des Schaltschrankes

• A – Hängender Schaltschrank (nur für Aktuatoren mit Leistung 3A und 6A)
• F – Bodengestell für Schaltschrank

Kreuzkopf-Verriegelungssensoren

• N – Keine Verriegelungssensoren am Kreuzkopf
• Y – Kreuzkopf mit Verriegelungssensoren

Typ des Sicherheitsportalgriffs

• B – Standardbrücken-Griff
• L – Beleuchteter Griff
• I – Verriegelter beleuchteter Griff

Position des Sicherheitsportalgriffs

• R – Türgriff rechts
• L – Türgriff links

Abnehmbare Rückwand für Zugang von hinten

• F – Feste Platte
• R – Abnehmbare Platte

Sicherheitsgitter

• N – Ohne Sicherheitsgitter
• Y – Mit Sicherheitsgitter

Prädisposition und Größe des Kreuzkopfs

• SEA005 – Für EA05, Kreuzkopf mit Dicke 89 mm
• SEA050 – Für EA050, Kreuzkopf mit Dicke 89 mm
• LEA050 – Für EA050, Kreuzkopf mit Dicke 150 mm

Eigenschaften / technische Daten

• Modulare Rahmenlösungen mit hoher Steifigkeit für statische und Dauertests
• Für nahtlose Integration mit Prüfmaschinen und Laborausrüstung entwickelt
• Lange Lebensdauer und Modularität zur Anpassung an sich ändernde Prüfanforderungen
• Mehrere Standardkonfigurationen (ST05, ST015T, ST015F, ST100) und vollständig anpassbare Optionen
• Rahmentypen: Tischgerät (B) oder Bodengerät (F)
• Kreuzkopfverstellung: manuell (obere oder seitliche Kurbel) oder elektrisch (M, L, E)
• Positionen des Schaltschrankes: hängend (A) oder bodengestützt (F)
• Sicherheits- und Zugangsoptionen: Sicherheitsgitter, Griffarten (standard, beleuchtet, verriegelt), abnehmbare Rückwände
• Kreuzkopfgrößen/-prädispositionen für verschiedene Aktuatorenserien (Beispiele: SEA005, SEA050, LEA050)
• Geeignet für Prüflabore, die konfigurierbare Strukturen für verschiedene mechanische Lastszenarien benötigen
