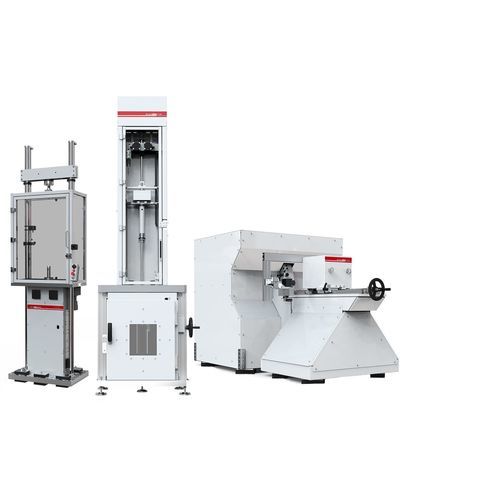

Hopkinson Stangen

Übersicht
Prüfungen bei hohen Dehnraten analysieren das Verhalten von Werkstoffen unter schnellen, hochintensiven Belastungen. STEP Lab Systeme reproduzieren Aufpralle für die Automobil-, Luftfahrt- und Materialforschung und ermöglichen Zug- und Druckversuche mit Geschwindigkeiten bis zu 30 m/s und statischen/dynamischen Lasten bis 150 kN. Optional kann eine Klimakammer für temperaturkontrollierte Prüfungen installiert werden; Mehr-Achsen-Konfigurationen sind möglich.

Merkmale

• Max. Last: 150 kN
• Max. Geschwindigkeit: 30 m/s
• Entwickelt für HCF-Prüfungen (High Cycles Fatigue)
• Integration mit Drittanbieter Hochgeschwindigkeits-DIC-Kameras
• Hohe Prüfzuverlässigkeit
• Betrieb im Multi-Aktor- oder Einzelmodus
• Dynamische Lasten bis zu 200 kN (systemabhängig)
• Große Auswahl an verfügbaren Zubehörteilen
• Wartungsfrei
• Einfache Installation (Plug&Play)
• Niedriger Energieverbrauch

Prüfarten

• Hohe Geschwindigkeit
• Kompression
• Zug
• Impact

Anwendungen

• Kunststoffe
• Metalle
• Verbundwerkstoffe

Anwendungs- und Forschungsbereiche

• Charakterisierung von Metallen, Verbundwerkstoffen und Polymeren von quasi-statischen Bedingungen bis zu Dehnraten von 1000/s
• Analyse kumulativer Schäden an Luft- und Raumfahrtkomponenten durch Einwirkungen bei hohen Dehnraten
• Simulation von Aufprallen wie bei Verkehrsunfällen
• Zug-Impaktprüfungen an Fallschirmleinen und Sicherheitsgurten
• Studien zur Gewichtseinsparung von Bauteilen

Aktoren und Systemfamilien
Hochgeschwindigkeits-Verformungsprüfmaschinen basieren auf hochdynamischen elektrischen Aktoren (Linearmotoren). Es stehen Systemfamilien für verschiedene Anwendungsfälle zur Verfügung: UD-Serie für Ermüdung, HUD für Dauerbetrieb und hohe kontinuierliche dynamische Kräfte, und XUD für Kurzzeitprüfungen mit sehr hohen Beschleunigungen.

Normen

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

Anmerkungen
Die Systeme unterstützen geschlossenes Regelverhalten für Kraft- und Wegsteuerung über den Test Center controller, hochauflösende 24-Bit-Datenerfassung und können mit bis zu 8 gesteuerten und synchronisierten Achsen konfiguriert werden. Sie sind auf verschiedenen Tragstrukturen installierbar und erlauben flexible geometrische Konfigurationen.

Eigenschaften / technische Spezifikationen

• Max. Prüfgeschwindigkeit: bis zu 30 m/s
• Typische maximale statische/dynamische Last: 150 kN (systemabhängig); dynamische Lasten bis zu 200 kN in den Merkmalen angegeben
• Dehnraten-Fähigkeit: Charakterisierung bis 1000/s
• UD-Serie: Ermüdungsprüfungen bis 2 m/s und 10G
• HUD-Serie: dynamische Prüfungen bis 6 m/s und 45G
• XUD-Serie: dynamische Prüfungen bis 6 m/s und 90G
• Antrieb: hochdynamische Linearmotoren
• Steuerung: geschlossenes Regelverhalten Kraft und Weg über Test Center controller
• Datenerfassung: 24-Bit hochauflösend
• Achsen: bis zu 8 gesteuerte & synchronisierte Achsen
• Zubehör: Klimakammer installierbar für Temperaturprüfungen; Integration mit Hochgeschwindigkeits-DIC-Kameras
• Installation: Plug & Play
• Wartung: wartungsfrei angegeben
• Energie: geringer Energieverbrauch
