Zugprüfmaschine

DauerAndere Prüfungenmultiaxiale Ermüdung

Übersicht
Entdecken Sie unsere planaren biaxialen Kreuzprüfsysteme, entwickelt für fortgeschrittene Materialprüfungen. Mit präziser Konstruktion und moderner Technologie eignen sich diese Systeme zur Bewertung von Werkstoffen unter Zug-, Müdigkeits- und Bruchbedingungen und liefern verlässliche, genaue Ergebnisse.

Anwendungen

• Zwei-Achsen-Zugversuche
• Niedrigzyklusmüdigkeit (LCF)
• Hochzyklusmüdigkeit (HCF)
• Thermo-mechanische Ermüdung (TMF)
• Bruchprüfung

Konstruktion & Architektur

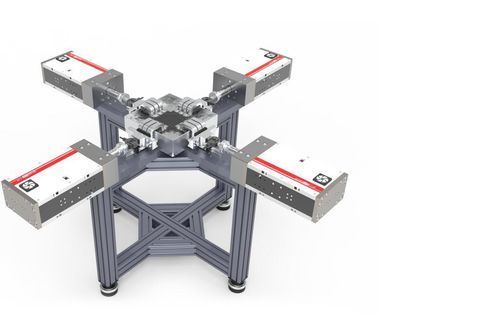

Die Systeme basieren auf einem hochsteifen, ringförmigen Lastträger und verwenden vier Aktoren in einer Kreuzanordnung, um präzise biaxiale Lasten zu erzeugen. Der Prüfstand unterstützt synchronisierte Mehrachsensteuerung für komplexe Lastprofile.

Steuersoftware
Die Test Center Software gewährleistet synchronen Betrieb aller Achsen und bietet Wellenformgenerierung, Kalibrierung, PC-Integration und Leistungsüberwachung.

Varianten
Es sind zwei Hauptvarianten verfügbar:

• UD (elektrodynamisch): elektrodynamische Variante, geeignet für Prüfungen mit hohen Frequenzen/dynamischen Beanspruchungen und hohen Beschleunigungen.
• EA (elektromechanisch): elektromechanische Variante, optimiert für Vielseitigkeit in Multi-Aktor-Anwendungen und höhere statische/dynamische Lasten.

Aktoren — Hauptmerkmale

• Linearmotor-Aktoren (elektrodynamisch): geeignet für Prüfungen mit Beschleunigungen von mehreren zehn g, Frequenzen bis ~500 Hz, Dauerlasten um 100 kN und Spitzen bis ~120 kN.
• Elektromechanische Aktoren: geeignet für Prüfungen mit Beschleunigungen bis ~2 g und dynamischen Lasten bis ~200 kN; vielseitig für Mehr-Aktor-Systeme.

Eigenschaften

• Hohe Zuverlässigkeit
• Hohe Effizienz
• Konstruktion mit Ziel minimaler Wartung
• Breites Einsatzspektrum
• Einfache Installation

Hinweise
Der Kreuzprüfstand kann je nach anwendungsspezifischen Anforderungen und Prüfprofilen mit elektromechanischen oder elektrodynamischen Aktoren konfiguriert werden.

Technische Daten

• Maximale Systemprüfkapazität: bis zu 200 kN (anwendungsabhängig)
• Hochsteifer ringförmiger Lastträger mit vieraktorsiger Kreuzanordnung
• Unterstützte Prüftypen: Zwei-Achsen-Zug, LCF, HCF, TMF, Bruch
• Steuerung: Test Center Software — synchronisierte Mehrachsensteuerung, Wellenformgenerierung, Kalibrierung und Überwachung
• Varianten: UD-Serie (elektrodynamisch) und EA-Serie (elektromechanisch)
• Leistung Linearmotor-Aktoren (UD): Beschleunigungen von mehreren zehn g; Frequenzen bis ~500 Hz; Dauerlasten ~100 kN; Spitzenlasten bis ~120 kN
• Leistung elektromechanischer Aktoren (EA): Beschleunigungen bis ~2 g; dynamische Lasten bis ~200 kN
• Entwickelt für hohe Zuverlässigkeit, Effizienz und breite Anwendungsbereiche
