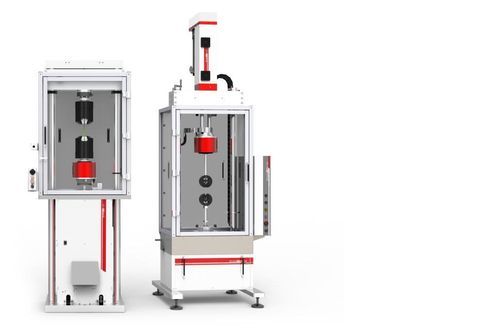

Torsionsprüfmaschine BV series

DrehmomentDauerPC-steuerbar

Produktübersicht
Für kombinierte axiale und torsionale Belastungen ausgelegt, bietet die BV-Serie eine umfassende mechanische Charakterisierung von Werkstoffen und Bauteilen. Erhältlich in einem breiten Bereich an Lastkapazitäten, mit Drehmomenten bis 230 Nm, vereinen diese Axial‑Torsions‑Systeme ein kompaktes, steifes Design mit der Flexibilität zur Integration einer vollständigen Palette von Aktuatoren (EA und UD).

Eigenschaften

• Max. Drehmoment: 230 Nm
• Steuerung von zwei oder mehr synchronisierten elektromechanischen Achsen
• Integrierter absoluter Drehgeber
• Hochauflösende 24-Bit-Datenerfassung
• Fernsteuerung
• Separate, unabhängige Steuerstation
• Einfaches, flexibles Prüfmanagement über die grafische Test Center Oberfläche
• Große Auswahl an Spannvorrichtungen, speziellen Prüf‑Zubehörteilen und Kraftaufnehmern
• Integration mit Dehnungsmessstreifen und Klimakammern

Prüfarten

• Axial‑Torsion (kombiniert)
• Statisch
• Dynamisch (einschließlich Torsionsermüdung und Ermüdung unter kombinierten Lasten)

Anwendungen

• Materialprüfung (Metalle, Kunststoffe, Polymere — Torsionsermüdung und Bruchprüfung)
• Biomedizin (Implantate, mechanische Charakterisierung von Knochen und Weichgewebe, Prüfung chirurgischer Instrumente, Implantate/Draht/Schrauben)
• Automotive (Antriebswellen, Gummikomponenten, Befestiger, Fahrwerksbauteile — Ermüdungsprüfung)
• Luft‑/Raumfahrt (Verbundwerkstoffe, Strukturbauteile, Ermüdungsanalyse unter kombinierten Lasten)

BV series - Modellübersicht (Metrisch)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Dauer­drehmoment | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
Dynamisches Drehmoment (sinusförmige Ermüdung) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
Prüfgeschwindigkeit | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Statische axiale Last (max. zulässig) * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
Dynamische axiale Last (max. zulässig) * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
Kühlung | Luft | Luft | Luft | Luft | Luft | Wasserkreislauf geschlossen | Wasserkreislauf geschlossen
Max. Anzahl Umdrehungen | ±10000 * (gilt für alle Modelle)
Rotations‑Absolutencoder | Integriert (alle Modelle)

BV series - Modellübersicht (Imperial)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Dauer­drehmoment | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
Dynamisches Drehmoment (sinusförmige Ermüdung) | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
Prüfgeschwindigkeit | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Statische axiale Last (max. zulässig) * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
Dynamische axiale Last (max. zulässig) * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
Kühlung | Luft | Luft | Luft | Luft | Luft | Wasserkreislauf geschlossen | Wasserkreislauf geschlossen
Max. Anzahl Umdrehungen | ±10000 * (gilt für alle Modelle)
Rotations‑Absolutencoder | Integriert (alle Modelle)

Hinweise
* Höhere Werte auf Anfrage

Spezifikationen

• Max. dynamisches Drehmoment: 230 Nm
• Max. Prüfgeschwindigkeit: bis zu 350 rpm (modellabhängig)
• Max. zulässige statische axiale Last: bis zu 50 kN (modellabhängig)
• Max. zulässige dynamische axiale Last: bis zu 35 kN (modellabhängig)
• Dauer­drehmomentbereich: 15 Nm bis 160 Nm
• Dynamisches (Ermüdungs)Drehmomentbereich: 20 Nm bis 230 Nm
• Kühlung: Luft (kleinere Modelle) oder geschlossener Wasserkreislauf (größere Modelle)
• Max. Anzahl Umdrehungen: ±10000 (typisch, höhere Werte auf Anfrage)
• Integrierter Rotations‑Absolutencoder
• Hochauflösende 24‑Bit‑Datenerfassung und Prüfverwaltung über die grafische Test Center Oberfläche
• Kompatibel mit Klimakammern, Dehnungsmessstreifen, großem Sortiment an Spannvorrichtungen und Zubehör
