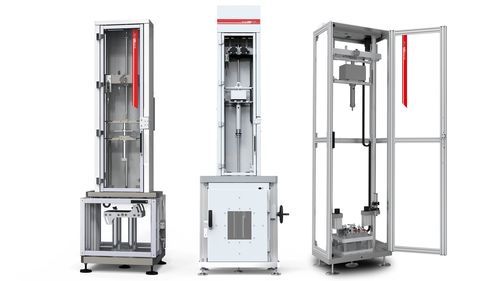

Fallwerk für Verpackung DW series

Überblick
Bei STEP Lab wird eine Reihe von Fallgewichts-Prüfständen angeboten, die ein- und mehrfache axiale Aufprallprüfungen an normierten Produkten und Prüfkörpern ermöglichen. Die Systeme decken Aufprallenergien von 0,2 bis 2000 J ab, bieten große Probenaufstellflächen und sind mit zahlreichen Zubehörteilen kompatibel, darunter Kraftaufnehmer, Anti-Rückprall-Systeme, Federbeschleuniger, instrumentierte Aufprallköpfe und Prüfhalter.

Merkmale

• Max. Energie bis 2000 J
• Einfache Bedienung über eine intuitive Benutzeroberfläche
• Hohe Sicherheit: Türverriegelungen aktiv beim Zurücksetzen der Maschine
• Pneumatisches Auslöse-System für das Fallgewicht
• Automatisches Heben und Positionieren der Gewichte / automatische Rückführung des Aufprallkopfs
• Variable Fallhöhe
• Aufprallgeschwindigkeit bis 5,0 m/s (bis 20 m/s mit Feder-Vorspannung oder Beschleunigungssystem)
• Standard-Fallgewichtssatz: 0,5–10 kg (Standardset Gesamt 70 kg)
• Erfassung der Aufprallgeschwindigkeit bis 200 kHz
• Signalerfassungsrate für Kraft bis 10 MHz
• Schneller Wechsel zwischen ISO- und ASTM-Prüfaufbauten
• Breite Auswahl an Spannvorrichtungen und Prüfzubehör
• Integration sowohl mit Dehnungsmessstreifen- als auch piezoelektrischen Kraftaufnehmern

Prüfart

• Aufprall
• Durchdringung

Anwendungen

• Werkstoffe
• Bauteile

Prüfstände (DW-Serie)
Die DW-Serie deckt einen weiten Bereich an Aufprallenergien von 0,2 J bis 2000 J ab und ist für vielseitige Produkt‑ und Werkstoffprüfungen ausgelegt. Verschiedene Vorrichtungen und instrumentierte Aufprallköpfe sind für Durchdringungsprüfungen, Zugstoßprüfungen, Keil‑Schälversuche und andere Aufprallmethoden verfügbar.

Technische Daten (DW-Serie)
DW SERIES | DW750 | DW1000 | DW2000
Verfügbar mit Klimakammer — DW750: - ; DW1000: ✓ ; DW2000: ✓
Geschwindigkeitsmessung — bei allen Modellen: optischer Hochgeschwindigkeitssensor
Abtastung & Auflösung (Lastsignal) — von 50 kHz bis 100 kHz @ 24 bit ; von 250 kHz bis 14 MHz @ 16 bit (modellabhängig)
Prüffläche (BxT) — DW750: 400 x 400 mm ; DW1000: 690 x 690 mm ; DW2000: 690 x 690 mm
Min. Fallhöhe — alle Modelle: 0,04 m
Max. Fallhöhe — alle Modelle: 1,40 m
Max. Fallmasse — DW750: 55 kg ; DW1000: 70 kg ; DW2000: 70 kg
Max. Aufprallgeschwindigkeit ohne Beschleunigung — alle Modelle: 5,2 m/s
Max. Fallmasse mit Beschleunigung — DW750: - ; DW1000: 20 kg ; DW2000: 40 kg
Max. Aufprallgeschwindigkeit mit Beschleunigungssystem — DW750: - ; DW1000: 20 m/s ; DW2000: 20 m/s
Max. Aufprallenergie — DW750: 750 J ; DW1000: 1000 J ; DW2000: 2000 J
Installation: Druckluft — alle Modelle: 6 - 8 bar
Maschinenmaße (BxTxH) — DW750: 780 x 600 x 2500 mm ; DW1000: 800 x 1400 x 3500 mm ; DW2000: 800 x 1400 x 3500 mm
Maschinengewicht — DW750: 600 kg ; DW1000: 950 kg ; DW2000: 1400 kg

Aufprallprüfmethoden

• Durchdringungswiderstandsprüfung
• Compression After Impact (CAI)
• Zugstoßprüfung
• Drei-Punkt-Biegeprüfung
• Keil-Schäl-Aufprallprüfung

Hinweise zu Zubehör & Optionen
Verfügbares Zubehör umfasst Klimakammern (für ausgewählte Modelle), spezielle Halterungen, Gewichte, Vorrichtungen und speziell entwickelte Zubehörteile für Durchdringung, Zugstoß, Keil‑Schälung, Druck- und Bauteilprüfungen. Beschleunigungs-/Feder-Vorspannmodule sind als Add‑on für höhere Aufprallgeschwindigkeiten (insbesondere für DW1000 und DW2000) erhältlich.

Technische Spezifikationen

• Aufprallenergiebereich: 0,2 J bis 2000 J
• Max. Aufprallenergie je Modell: DW750 = 750 J, DW1000 = 1000 J, DW2000 = 2000 J
• Aufprallgeschwindigkeit: bis zu 5,0 m/s (bis zu 20 m/s mit Beschleunigung/Vorspannung)
• Standard-Fallgewichtssatz: 0,5–10 kg (Standardset Gesamt 70 kg)
• Geschwindigkeitsmessung: bis zu 200 kHz
• Kraftermessung: bis zu 10 MHz (mit wählbaren Abtastraten/ Auflösungen)
• Prüffläche: 400x400 mm (DW750) oder 690x690 mm (DW1000/DW2000)
• Fallhöhe: min. 0,04 m — max. 1,40 m
• Druckluft: 6–8 bar (Installationsanforderung)
• Maschinenmaße (Beispiele): DW750 = 780x600x2500 mm; DW1000/DW2000 = 800x1400x3500 mm
• Maschinengewicht (Beispiele): DW750 = 600 kg; DW1000 = 950 kg; DW2000 = 1400 kg
• Beschleunigungssystem: als Option für DW1000 und DW2000 verfügbar
