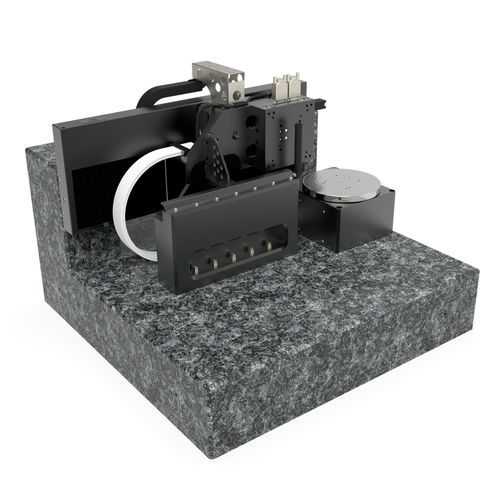

Mehrachsen-Positioniersystem 782300:120.26

linearDrehhorizontal

XZ-Phi System | X Linearmotor, Kugelgewinde | Z DC-Motor, Kreuzrolle | Phi Torquemotor Hochpräzises Messsystem mit Linerachse für Drehachsen Dieses X-Z-Phi-Mehrachs-Positionierssystem besteht aus hochpräzisen und langlebigen Standardachsen (PMT160-300-EDLM, MT130-50-DC, DT170-TM), welche ideal für einen hochgenauen Messaufbau kombinierbar sind. Für horizontale Bewegungen ermöglicht der PMT160-300-EDLM neben hohen Positioniergeschwindigkeiten kleinste Schritt­weiten im Submikrometerbereich. Um die volle Genauigkeit des Linearmaßstabes auszuschöpfen, liegt dieser in der Flucht des zu messenden Abstandes (Abbésches Komperatorprinzip). Der Maßstab sitzt getrennt vom Tisch radial vor dem Drehtisch in Höhe des zu messenden Teiles. Hochpräzise und zuverlässige Messtechnik · Ideal für den Aus- und Aufbau Ihrer hochpräzise Messanlagen · Messsystem Auflösungen im Submikrometerbereich bis 0.1 µm / 0,0001° · Hochpräzise Wiederholgenauigkeit bis 0.3 µm · Feinste rotatorische Bewegungen bis 0.001° · Wartungsarm mit extrem hoher Lebensdauer Flexibel konfigurierbar: · Verschiedene Motorvarianten: DC-Motor, Schrittmotor, Linearmotor und Nanomotion · Ausführungen für Reinraum ISO 14644-1 · Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware
