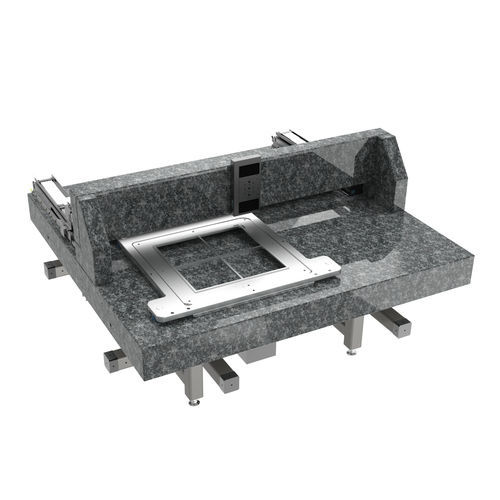

4-Achs-Positioniersystem 782300:183.26

XYZlinearmit DC-Motor

XY-2Z 4-Achs-Gantry mit Apertur Kundenspezifisch anpassbar • Ideal für punktuelle, differentielle Höhenmessungen unter kontinuierlicher Bewegung • Beidseitige Z-Senor-Positionierer für die 70 x 100 mm Apertur • Schwingungsgedämpfter Aufbau mit hervorragenden Ablaufwerten für Wiederholbarkeiten bis 1 µm • Reduktion der Emission durch luftgelagerte Probenträger • Überragende Lebensdauer und Wartungsfreiheit bei 24/7-Betrieb Dieses XYZ-Gantry erlaubt hochpräzise beidseitige Inspektionsprozesse mit je 2 kundenspezifischen Sensoren / Mikroskopen für unterschiedliche Messanwendungen. Die erste Z-Achse befindet sich an der stationären Traverse, der zweite Sensor / Mikroskop ist an der Z-Achse unterhalb der Apertur angebracht. Der luftgelagerte Probenhalter bewegt den Prüfling in XY-Richtung zu der Apertur mit den beiden Sensoren an den Z-Achsen, welche jeweils um 100 mm in der Höhe verstellt werden können. Spezifikationen: - Standard System: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Hub: 600 x 600 x 100 x 100 mm - Wiederholgenauigkeit: 0.2 – ±2 µm - Geschwindigkeit: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Max. Last: 150 N (Z) - Antrieb: Linearmotor (eisenbehaftet), Profilschiene (XY) | Kugelgewindetrieb, DC-Motor, Kreuzrolle (Z) - - Feedback: Linearmesssystem - Motion Controller: ACS, SPS-Integration - Apertur: 70 x 100 mm - Lange x Breite x Höhe: 1850 x 1920 x 1150 mm Kundenspezifische Optionen: - Anpassung der Verfahrwege, Carrier und Längenkombinationen - Sicherheitsumhausung und verschiedene Grundplatten - Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage) - Individuelle Lösungsfindung mit 3D-Entwurf für die Positionieraufgabe
