Zustellrad VD1

mit DrehgriffScheibenAluminium

Produktname

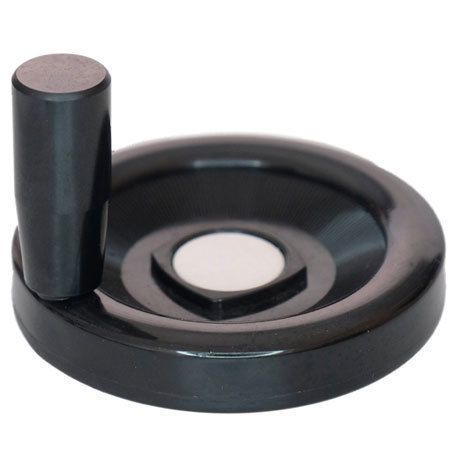

Scheibenhandrad VD1 mit blindem, glattem Bohrloch und drehbarem Griff.

Kurzbeschreibung
Scheibenhandrad VD1 mit blindem, glattem Bohrloch und drehbarem Griff, geeignet für Maschinenbedienungen und Einstellanwendungen.

Materialien und Komponenten

• MATERIAL: Thermoplast mit hoher mechanischer Festigkeit. Hitzebeständige Materialien oder andere Widerstandsgrade auf Anfrage verfügbar.
• NABE: Zink-passivierter Stahl.
• BOLZEN: Zink-passivierter Stahl.
• GRIFF: Thermofixes Material.
• BEFESTIGUNGSPLATTE: Aluminium, eloxiert (Farbe).
• FARBE: Schwarz. Andere Farben für geeignete Lose verfügbar.
• ZERTIFIZIERUNG: RoHS und REACH.

Tabelle - SCHEIBENFÖRMIGES SCHWUNGRAD MIT GLATTER BLINDER BOHRUNG UND DREHBAREM GRIFF, MODELL VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Hinweise
Das Produkt wird in Versionen geliefert, die durch Codes gekennzeichnet sind (Beispiel oben). Spezielle Materialien (höhere Hitzebeständigkeit oder andere Grade) und Farben sind auf Anfrage für geeignete Produktionslose erhältlich.

Technische Daten

• Modell: VD1
• Typisches Artikelbeispiel: VD1/100/M/BLC - D8 (Code EMVD1100MG)
• Abmessungen (mm) Beispiel: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Gewinde/Einlage: M6 (Beispiel)
• Stück pro Karton (Beispiel): 10
• Gehäusematerial: Thermoplast (Standard). Optionen für hitzebeständige oder andere Grade auf Anfrage.
• Nabe und Bolzen: Zink-passivierter Stahl.
• Griff: Thermofixes Material.
• Befestigungsplatte: Aluminium eloxiert (Farbe).
• Standardfarbe: Schwarz (andere Farben für geeignete Lose).
• Konformität: RoHS und REACH.
