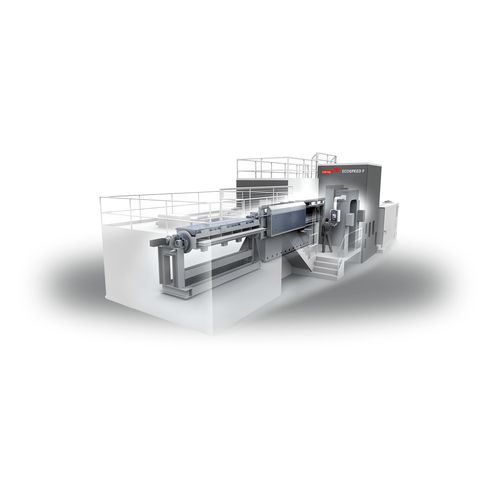

5-Achs-Bearbeitungszentrum Ecospeed F

universellfür Aluminiumfür Aluminiumlegierung

Übersicht
Die Ecospeed F Baureihe von Starrag ist eine modulare Familie von 5-Achs-Bearbeitungszentren für strukturelle Luftfahrtkomponenten. Seit der Markteinführung 1999 kontinuierlich weiterentwickelt, verbindet die Serie die Sprint Z3 Parallelkinematik mit skalierbaren Maschinengrößen für Bauteile von ca. 1 m bis 8 m Länge.

Anwendungsbereiche
Viele führende Luftfahrt-Hersteller setzen Ecospeed-Maschinen für verschiedene Strukturbauteile ein:

• Typische Kunden: Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Beispiele für Bauteile und Zykluszeiten: Flügelrippe — Aluminium-Lithium — Gesamtzyklus (3 Spannungen): 19 h 26 min; Holm — Aluminium — Gesamtzyklus (2 Spannungen): 4 h 15 min; C-Rahmen — Aluminium — Gesamtzyklus (2 Spannungen): 8 h 42 min; Stringer — Aluminium — Durchschnittlich (2 Spannungen): < 12 min/m; Trailing edge bracket — Aluminium — Gesamtzyklus (2 Spannungen): 27 min

Spindel
Starrag hat mehr als 2000 Spindeleinheiten geliefert. Die Ecospeed-Reihe bietet eine echte 120 kW Motorspindel zur Maximierung der MRR:

• Kurze, steife Spindelwellen für hohe Steifigkeit
• Kompakter Aufbau reduziert Kollisionskontur und erforderliche Werkzeuglängen
• Drehmomentkennlinie optimiert für die Bearbeitung schwer zerspanbarer Werkstoffe

Sprint Z3
Der Sprint Z3 Bearbeitungskopf verwendet drei radiale Linearachsenantriebe, verbunden über starre Hebel und Kugelgelenke mit einer Spindelplattform. Gleichlauf erzeugt lineare Z-Bewegung; Differenzbewegung ermöglicht A/B-Kippung. Synchronisierte Bewegungen erlauben beliebige Bahnen innerhalb eines Kugelkegels von ±45°.

Maschinengrößen

• F1540 — 4000 x 1500 mm — 3.000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4.000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5.000 kg

Features
Optionen und Merkmale für die Bearbeitung von Aluminiumbauteilen im Flugzeugbau:

• Integration von Winkelfräsköpfen und Bohrköpfen zur Erweiterung des Zugangs
• Winkelfräsköpfe: kompakte Kollisionskontur; kontinuierliche 6-Achsen-Bearbeitung ±135°; Zugang zu engen Bereichen bis ~60 mm
• Cell controller: Software zur automatischen Steuerung von FMS-Zellen (Palettenhandling, Puffer, Be-/Entladestationen)
• Werkzeugmagazine: WERO Regalmagazin — 129 oder 300 Taschen; Schaft HSK-A63 / HSK-A80; max. Werkzeuglänge 250 mm; max. Durchmesser pro Platz 80 mm; max. Gewicht 7 kg
• Integration in flexible Fertigungssysteme zur Optimierung des Materialflusses und der Spänelogistik

Technische Spezifikationen

• Baureihe: Ecospeed F (5-Achsen-Bearbeitung)
• Spindel: echte 120 kW Motorspindel
• Gelieferte Spindeleinheiten: >2000
• Sprint Z3: Parallelkinematik — Spindelbewegung im Kugelkegel ±45°
• Winkelfräsköpfe: kontinuierliche 6-Achsen-Bearbeitung ±135°; kompakter Kontur; Zugang bis ~60 mm
• Werkzeugmagazinoptionen: 129 / 300 Taschen; HSK-A63 / HSK-A80; max. Werkzeuglänge 250 mm; max. Durchmesser 80 mm; max. Gewicht 7 kg
• Repräsentative Maschinengrößen: F1540, F2040/2540, F2060/2560
