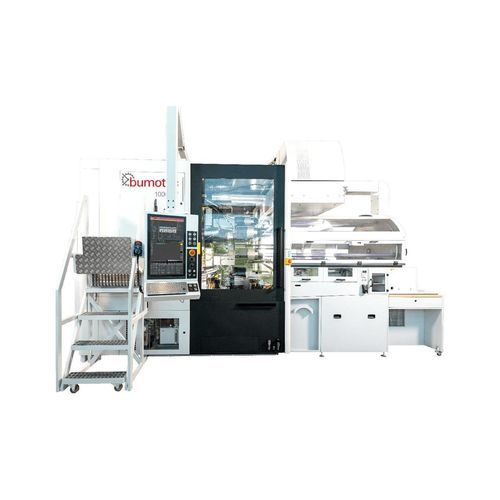

Rundtakt-Transfermaschine Bumotec 1000/C neo

CNCfür Stangenautomatisch

Tagline
High-precision multi-task transfer center

Overview
Der Bumotec 1000/C neo ist eine horizontale Transfermaschine zur Fertigung prismatischer Teile aus Rund- oder Profilstangen. Diese kompakte Generation reduziert die Stellfläche um rund 30%, vereinfacht Produktionsstart und Bauteilhandling und verbessert Energieeffizienz sowie Zykluszeiten durch aktualisierte Ergonomie, HMI und Motorentechnologie.

Applications

• Luxusgüter: In Zusammenarbeit mit Uhrenfachleuten entwickelt für effizientes Bearbeiten von Gold, Platin, Titan, Edelstahl und anderen Edelmaterialien.
• Medtech: Geeignet für orthopädische Implantate, chirurgische Instrumente und Dentalteile.
• Micromechanics & Aerospace: Bietet Präzision und Robustheit für mikromechanische und luftfahrttechnische Bauteile.

Maschinenaufbau / Achskonfiguration
Extrem stabil in der Produktion bei minimaler Bedienereinwirkung; der 1000/C neo liefert hohe Produktivität und flexible Automatisierungsoptionen.

• Produktion aus Stangen oder Rohteilen
• Bis zu 90 Werkzeugplätze
• Peripherie unterstützt: Hochdruckeinheiten, Späneförderer und Stangenlader

Konfigurationsoptionen (Kurzfassung)

• R - Gegenlaufspindel: Zwei-Positions-Subspindel (horizontal und vertikal)
• P - Schraubstock: Übernahmeeinheit mit 1 bis 3 Positionen (Option -P/PRM)
• RP - Kombinierte Gegenlaufspindel: Übernahmeeinheit zum Bearbeiten einer sechsten Fläche (nur Fräsen)
• PRM - Schraubstock (mehrfache Nebenbearbeitungen): Übernahmeeinheit mit 1 bis 3 Positionen (Option -P/PRM)

Funktionen / Punkt der Exzellenz Nr. 1
Bis zu 40% Verbesserung der Zykluszeit je nach Werkstück. Ablängsequenz: 7 s (-30%). Bearbeitungssequenz: 10 s (-51%).

• Elektrospindel, max. 25.000 U/min
• Spindeln mit Beschleunigungssensor zur Zustandsüberwachung
• Filtersystem ausgelegt für Betrieb ohne Maschinenstillstand
• Spindeln mit Leistungsmesseinrichtung zur Optimierung der Schnittbedingungen
• Greifarme mit Kurzhubspannbacken
• XYZ-Führungen mit Linearführungen zur Erhöhung der Vorschubgeschwindigkeiten
• Steiferer HSK32-Werkzeughalter

Technische Daten / Spezifikationen

• Modell: Bumotec 1000/C neo
• Typ: Horizontale Multi-Task Transfermaschine für prismatische Teile aus Rund- oder Profilstangen
• Stellflächenreduktion: ca. 30% gegenüber Vorgängergeneration
• Produktivitätssteigerung: bis zu 20% Optimierung durch Ergonomie/HMI/Motoren; bis zu 40% Zykluszeitverbesserung je nach Teil
• Ablängzeit: 7 s (-30%)
• Bearbeitungszeit: 10 s (-51%)
• Elektrospindel: bis 25.000 U/min
• Werkzeugkapazität: bis zu 90 Werkzeuge; Werkzeugaufnahme: HSK32
• Überwachung: Spindeln mit Beschleunigungssensor und Leistungsmesstechnik
• Antrieb/Bewegung: XYZ-Führungen mit Linearführungen zur Erhöhung der Vorschubgeschwindigkeiten
• Teilehandling: Greifarme mit Kurzhubspannbacken; Zwei-Positions-Subspindel optional
• Optionen/Peripherie: Hochdruckaggregate, Späneförderer, Stangenlader
