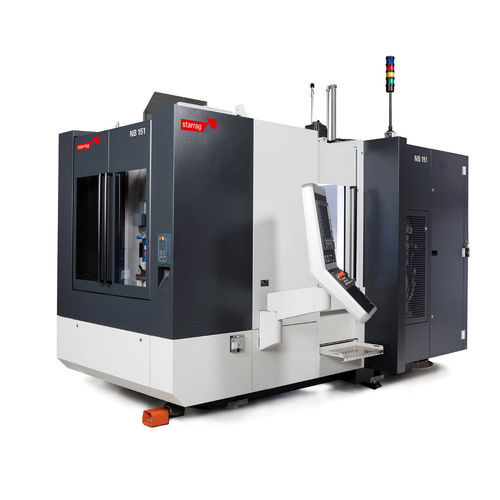

CNC-Bearbeitungszentrum / 5-Achs NB 151
vertikalHSK A-63HSK-80-A

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Spindelnase
HSK A-63, HSK-80-A
Anzahl Werkzeuge
60 Werkzeuge
Anwendungsbereich
für Turbinenschaufel
X-Hub

650 mm
(26 in)

Y-Hub

650 mm
(26 in)

Z-Hub

600 mm
(24 in)

Rotationsgeschwindigkeit

18.000 rpm
(113.097 rad.min-1)

Leistung

28 kW
(38,07 hp)

Vorrückgeschwindigkeit X-Achse

62.000 mm/min
(41 in/s)

Vorrückgeschwindigkeit Y-Achse

62.000 mm/min
(41 in/s)

Vorrückgeschwindigkeit Z-Achse

62.000 mm/min
(41 in/s)

Werkzeuggewicht (max.)

10 kg
(22 lb)

Positioniergenauigkeit

0,002 mm, 0,006 mm
(0 in, 0 in)

Werkzeugwechselzeit

4,5 s

Gesamtgewicht

13.000 kg
(28.660,09 lb)

Gesamtlänge

5.200 mm
(204,7 in)

Gesamtbreite

3.100 mm
(122 in)

Gesamthöhe

3.110 mm
(122,4 in)

Beschreibung

Egal ob "Blisk" oder "IBR", ob ein- oder mehrstufig, das spezielle Maschinenkonzept der NB 151 von Starrag bietet die beste Lösung für die effiziente Bearbeitung dieser Teile. Blisks aus Titan und Nickelbasislegierungen oder Blisks aus Schaufelstählen für stationäre Gasturbinen waren der Anstoss für die Entwicklung der NB 151. Die Herausforderungen welche die dünnen, instabilen Schaufeln mit sich bringen, lassen sich mit den neuen produktiven Fertigungslösungen, die Starrag anbietet, problemlos meistern. Für alle notwendigen Bearbeitungsoperationen liefert Starrag den Benchmark: - Effiziente Schruppbearbeitung für Blisks aus Vollmaterial - adaptive Bearbeitung von reibgeschweißten Blisks - hochdynamisches Schlichten von Strömungsflächen im Punktkontakt Kürzeste Zykluszeiten und "zero scrap"-Produktion sind das Markenzeichen der Starrag NB 151. Die NB 151 wurde auf Basis der sehr erfolgreichen Starrag LX Serie entworfen. Technologievorteile: - Optimiertes kinematisches Konzept - Kontinuierliche Überwachung und Kompensation der Spindelausdehnung - Direkte Korrektur von thermisch bedingten Maschinenverlagerungen durch automatisierten Kalibrierprozess - Zuverlässiges Verhindern von Luftschnitten bei grossen Schmiederohlingen durch Messschnitte - Perfekte Übergänge zwischen reibgeschweissten Schaufeln und Rotor dank adaptiver Bearbeitung
