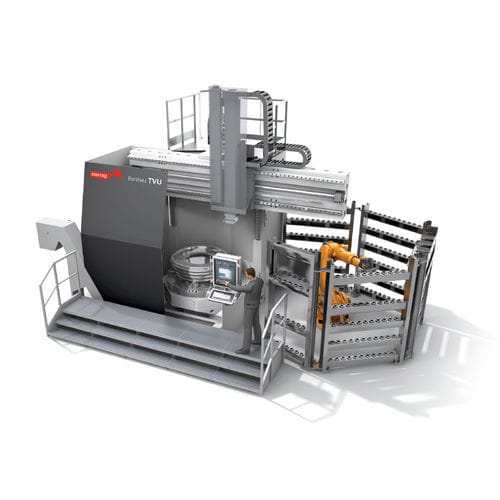

CNC-Drehmaschine Berthiez TVU series
vertikal2-Achsfür die Luftfahrt

CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Achszahl
2-Achs
Anwendungsbereich
für die Luftfahrt
Weitere Eigenschaften
Hochpräzision, Y-Achs, zum Fräsen, Schleifmaschine
Durchmesser

1.400 mm, 1.700 mm, 2.000 mm, 2.300 mm, 2.800 mm
(55,12 in, 66,93 in, 78,74 in, 90,55 in, 110,24 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699,112 rad.min-1)

Nominalleistung

45 kW
(61,2 hp)

Max. Drehmoment

345 Nm
(254 ft.lb)

Beschreibung

Besonders zum Zerspanen von Triebwerk- und Turbinenkomponenten eignen sich die Vertikal-Drehmaschinen der TVU-Produktlinie von Berthiez, die vor allem in der Luft- und Raumfahrt sowie der alternativen und klassischen Energieerzeugung zum Einsatz kommen. Die TVU-Vertikaldrehmaschinen zeichnen sich unter anderem durch eine komplette Gusskonstruktion, hochgenaues statisches und dynamisches Positionieren sowie langlebige Zuverlässigkeit aus. Um maximale Flexibilität zu erreichen, stehen verschiedene Palettenwechselsysteme und auswechselbare Zusatzköpfe zur Verfügung. Die Produktivität lässt sich durch Komplettbearbeitung deutlich erhöhen: So erlaubt die Y-Achse des Tisches das Drehen, Fräsen und Schleifen komplexer Bauteile in einer Aufspannung. Den Tisch zeichnen ausserdem sehr hohe Drehzahlen aus. Schleif- und Frässpindel Durch die Möglichkeit eine Schleif- und Frässpindel zu integrieren, wird aus einer Schleifmaschine ein Hochleistungs- Bearbeitungszentrum. Mit der Frässpindel kann eine Leistung bis zu 45 Kw und 345 Nm bei 6000 min⁻¹ erzielt werden. RAM Querschnitt von 250x250mm, Werkzeugaufnahmen CAPTO/HSK/KM/Berthiez Werkzeughalte für Drehwerkzeuge und CAPTO/HSK/KM/ISO für Fräswerkzeuge. Hochdruckkühlung Mittels Hochdruckkühlung können signifikante Produktivitätssteigerungen bei der Bearbeitung schwer zerspanbarer Materialien, wie z.B. Titan, erzielt werden. Berthiez bietet Lösungen bis zu 400 bar an. Palettierungsoptionen Die Palettenwechselsysteme reichen vom Palettierungssystem RTS über einen Doppelwechsler bis hin zum Multipalettensystem mit manueller oder automatischer Klemmung.
